Mechanical optical switch Module，4X4 Mechanical optical switch
Mechanical optical switch Module，4X4 Mechanical optical switch Mechanical optical switch Module，4X4 Mechanical optical switch Mechanical optical switch Module，4X4 Mechanical optical switch

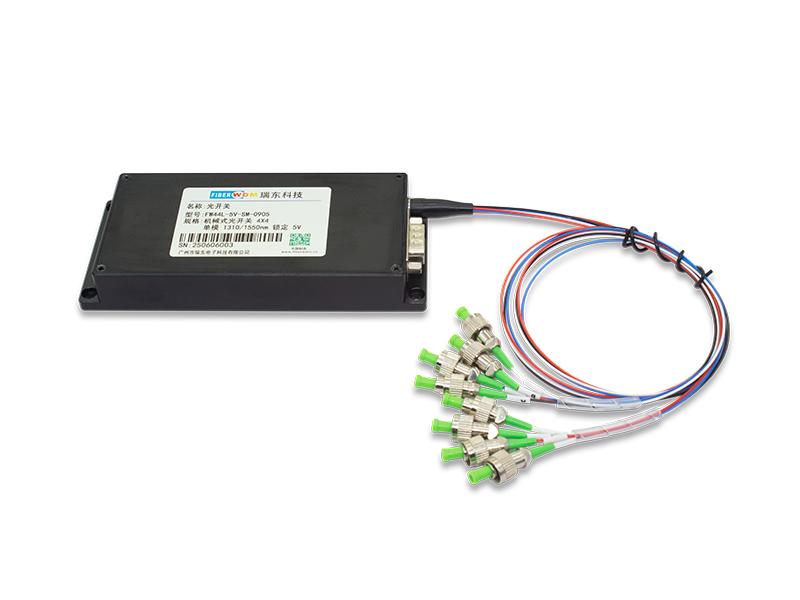

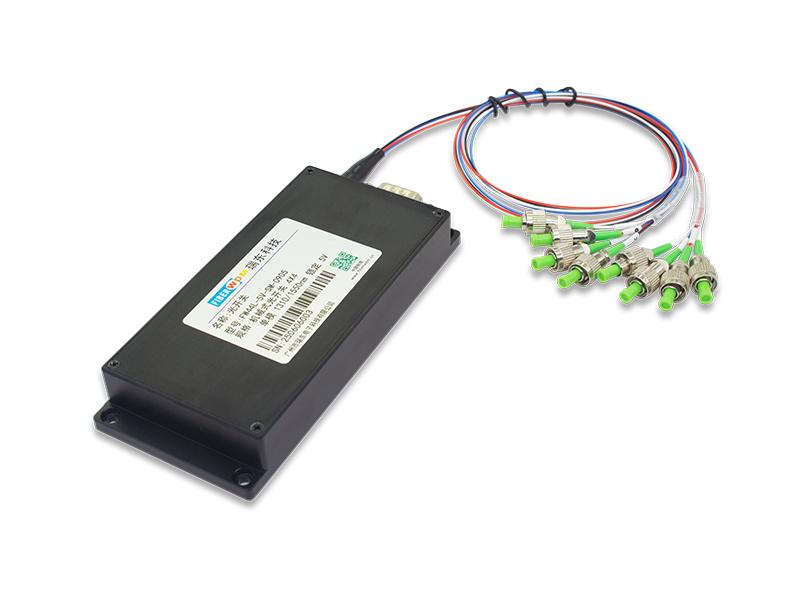

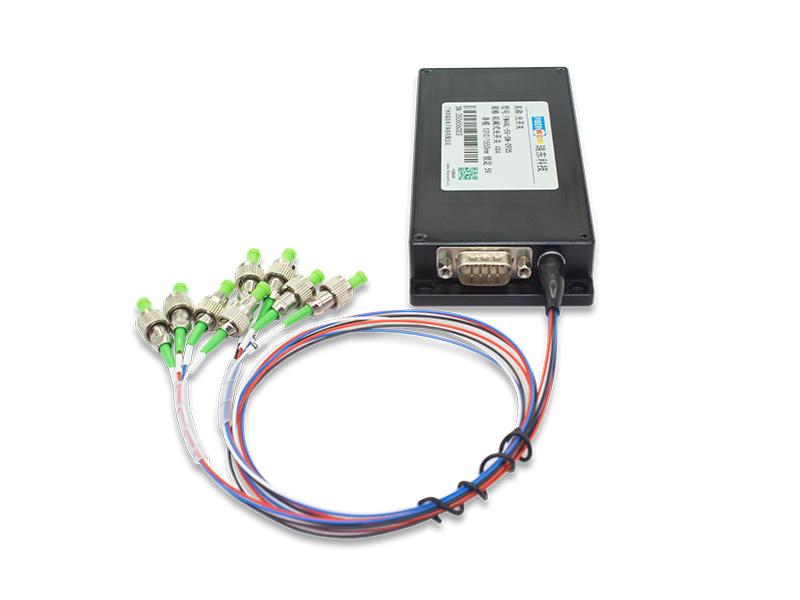

Module de commutation optique mécanique 4X4

Caractéristiques du produit

  • Faible perte d'insertion, large gamme de longueurs d'onde
  • Faible diaphonie entre canaux, grande stabilité et grande fiabilité
  • Maintient le chemin optique lorsque l'alimentation est coupée
  • Conception de circuit interne avec détection de défauts autodiagnostique
  • Méthode de contrôle simple, taille compacte, facile à intégrer dans les systèmes
Se renseigner Télécharger
  • Les détails du produit

Module de communication RS485 4x4 monomode 1310/1550 nm, verrouillage/non verrouillage, 5 V, fibre 0,9 mm 0,5 m, 135 × 60 × 20 mm

FW44L-5V-SM-0905-L/NL

Le commutateur optique mécanique 4x4 est un dispositif de contrôle de chemin optique permettant de contrôler et de commuter les chemins optiques. Le module maintient le chemin optique hors tension. Il prend en charge quatre entrées de signal optique et peut sélectionner quatre sorties de signal ou inversement (utilisation bidirectionnelle). Le module est contrôlé par communication RS485. Il joue un rôle crucial dans les applications de communication optique. Les commutateurs optiques sont principalement utilisés dans les systèmes de transmission optique pour la surveillance optique multicanal, la commutation automatique de plusieurs sources lumineuses/détecteurs dans les réseaux locaux et la surveillance dynamique de plusieurs points dans les systèmes de détection optique. Ils sont également utilisés dans les systèmes de test optique pour les tests de fibres optiques, de composants optiques, de réseaux et de câbles d'ingénierie de terrain, ainsi que pour le réglage et l'alignement des composants optiques.

Paramètres du produit

Paramètres

Caractéristiques

Unité

Longueur d'onde de fonctionnement

1260~1620 nm

nm

Perte d'insertion

≤1,4

dB

Perte dépendante de la longueur d'onde

≤0,40

dB

Perte dépendante de la polarisation

≤0,05

dB

Perte dépendante de la température

≤0,20

dB

Perte de retour

≥50

dB

Diaphonie

≥55

dB

Heure de commutation

≤8

MS

Capacité de répétition

≤±0,02

dB

Durabilité

≥107

fois

Tension de fonctionnement

5

V

Type de commutateur

Non verrouillable/verrouillable

Température de fonctionnement

-20~＋70

°C

Température de stockage

-40~＋85

°C

Puissance optique

≤500

mw

Dimension

135L × 60l × 20H

mm

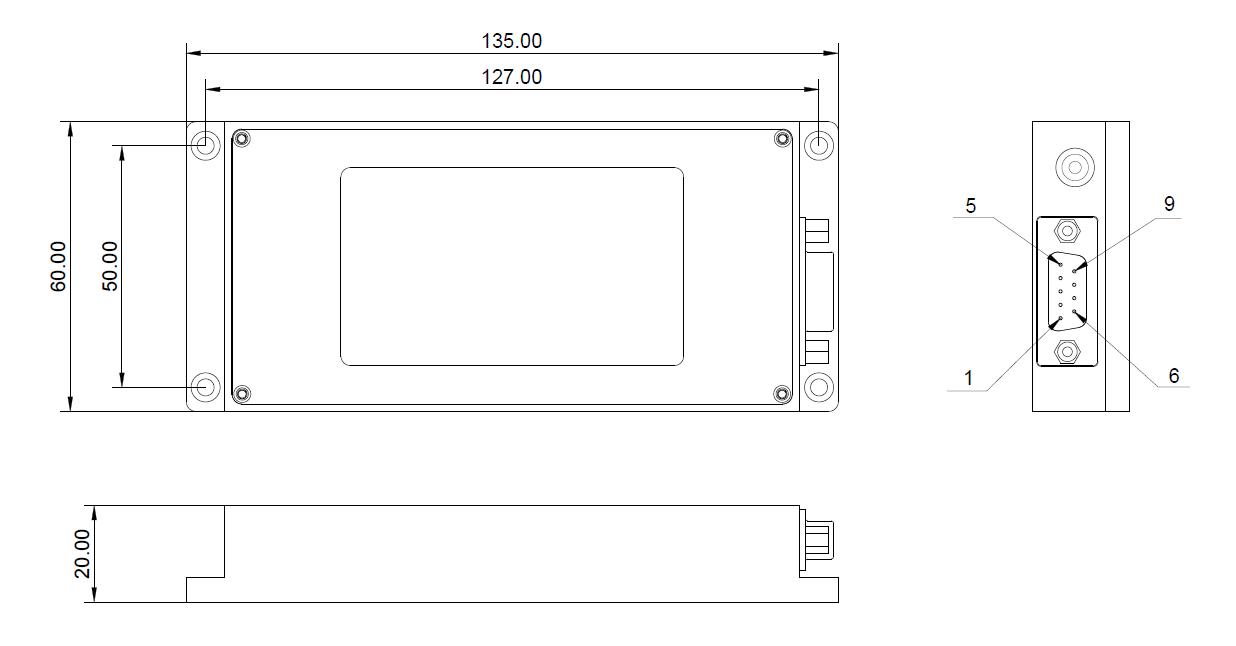

Dimension

4X4 Mechanical optical switch

Définitions des broches

connecteur DB9 mâle

ÉPINGLE

Taper

Nom

Fonction

2

Saisir

A+

485 communication A+

3

Saisir

B-

485 communication B-

8

Pouvoir

GND

Masse de l'alimentation électrique

9

Pouvoir

VCC

Borne positive de l'alimentation

1,4,5,6,7

Caroline du Nord

Caroline du Nord

/

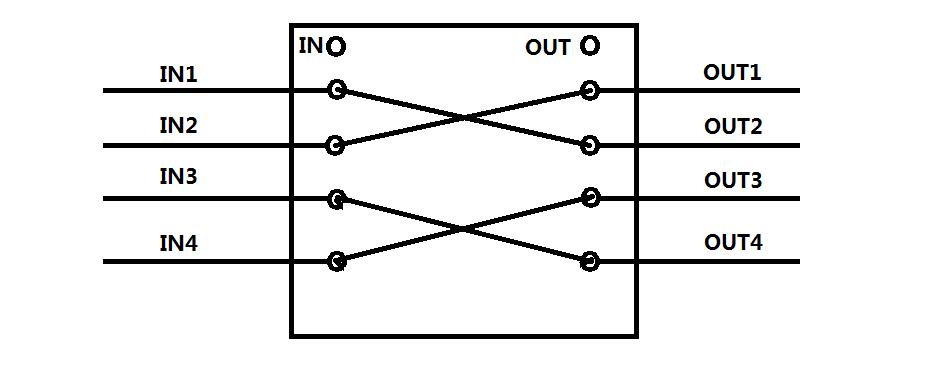

Diagramme du chemin optique

4X4 Mechanical optical switch

Remarque : Les entrées IN1 à IN4 peuvent être commutées librement vers les sorties OUT1 à OUT4. Il est impossible de sélectionner simultanément deux canaux d'entrée ou plus pour un même canal de sortie.

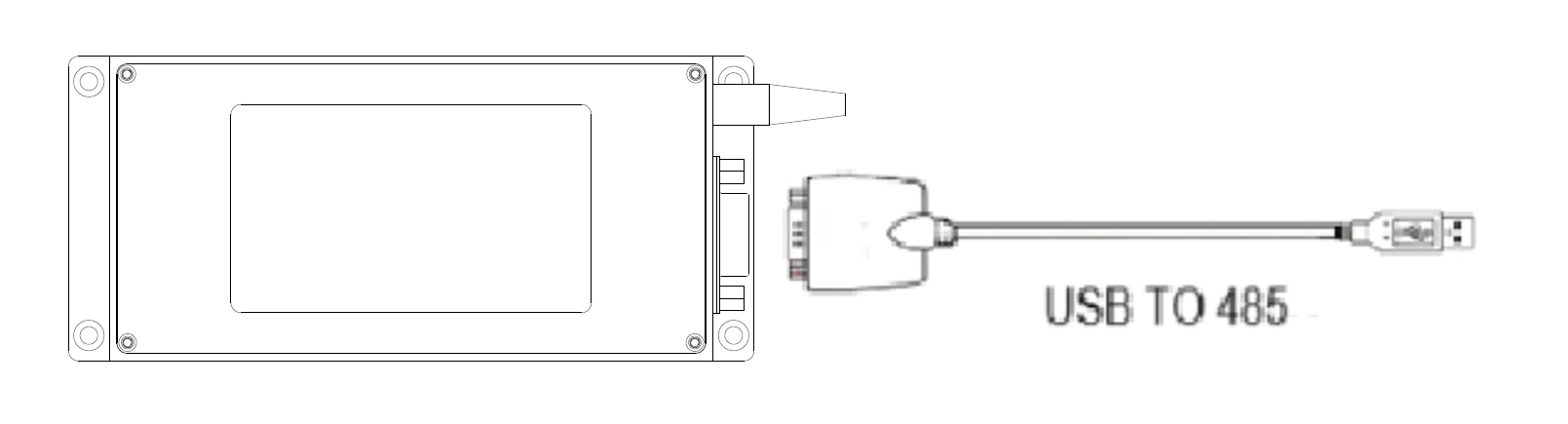

Schéma de contrôle

4X4 Mechanical optical switch Module

Ensemble de commandes de contrôle RS-485

  • « _ » représente un trait de soulignement
  • Toutes les lettres du protocole de communication sont en majuscules.
  • Ce module ne peut exécuter qu'une seule commande à la fois. En général, vous devez attendre que le programme renvoie une valeur correspondante avant de saisir la commande suivante.
  • [si !supportLists] En pratique, utilisez le symbole inférieur à « < » comme marqueur de début et le symbole supérieur à « > » comme marqueur de fin.

Nom

Instruction

Description

Configurer le canal du commutateur optique

Commande :

La commande définit la sélection des canaux du commutateur optique : IN1-OUT1, IN2-OUT2, IN3-OUT3 et IN4-OUT4. Une réponse de 1 indique une configuration réussie. Si les entrées XX et YY dépassent le nombre de canaux, une réponse de 2 est renvoyée. Une réponse de 3 indique un problème avec le commutateur optique.

réponse1 :

réponse2 :

réponse 3 :

Vérifier le canal actuel du commutateur optique

Commande :

La commande indique l'interrogation du canal actuel du commutateur optique. Une requête réussie renvoie une réponse indiquant que le chemin optique est : IN1-OUT1, IN2-OUT2, IN3-OUT3, IN4-OUT4.

réponse :

Demander des informations sur le commutateur optique

Commande :

La commande indique la requête d'informations sur le commutateur optique et la réponse indique le résultat.：

Modèle de module : OSW-4X4

longueur d'onde de fonctionnement : 1260~1650 nm

Types de fibres optiques : 9/125 um

Tube de protection pour fibre optique : 0,9 mm

Longueur du câble à fibre optique : 1 m

Interface de contrôle : RS-485

Connecteur : FC/APC

réponse :

Remarque : Le débit en bauds du port série du module est de 9 600, les bits de données sont de 8, les bits d'arrêt sont de 1 et aucune parité n'est utilisée. Si une commande incorrecte est envoyée, le commutateur optique répond par .

Informations sur la commande

Numéro de pièce

Spécification

FW44L-5V-SM-0905-L

Module de commutation optique mécanique 4X4

Module de communication RS485 4x4 monomode 1310/1550 nm, verrouillage, 5 V, fibre 0,9 mm 0,5 m, boîtier 135 × 60 × 20 mm

FW44L-5V-SM-0905-NL

Module de commutation optique mécanique 4X4

Module de communication RS485 4x4 monomode 1310/1550 nm, sans verrouillage, 5 V, fibre 0,9 mm 0,5 m, 135 × 60 × 20 mm
