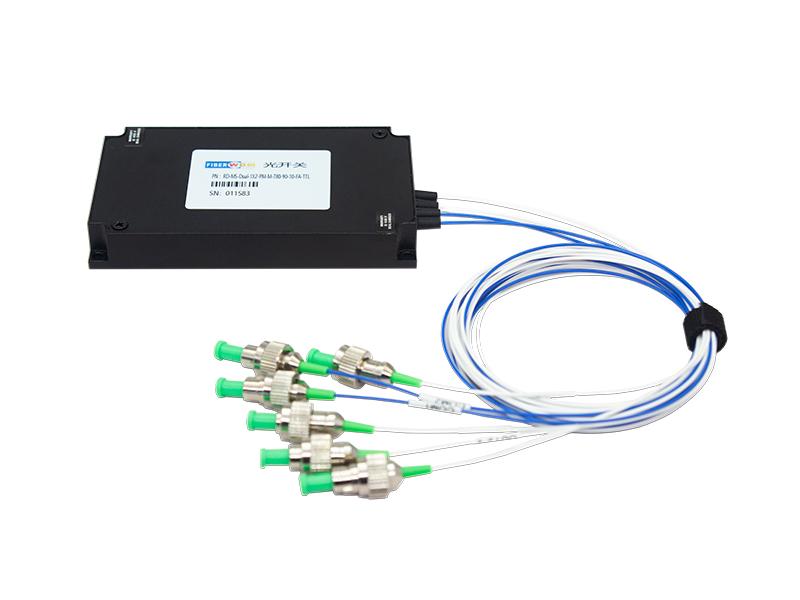

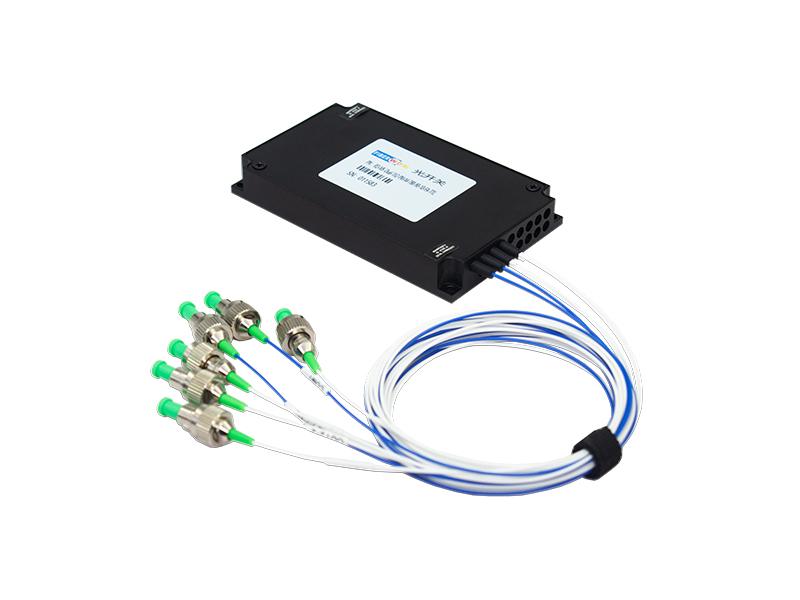

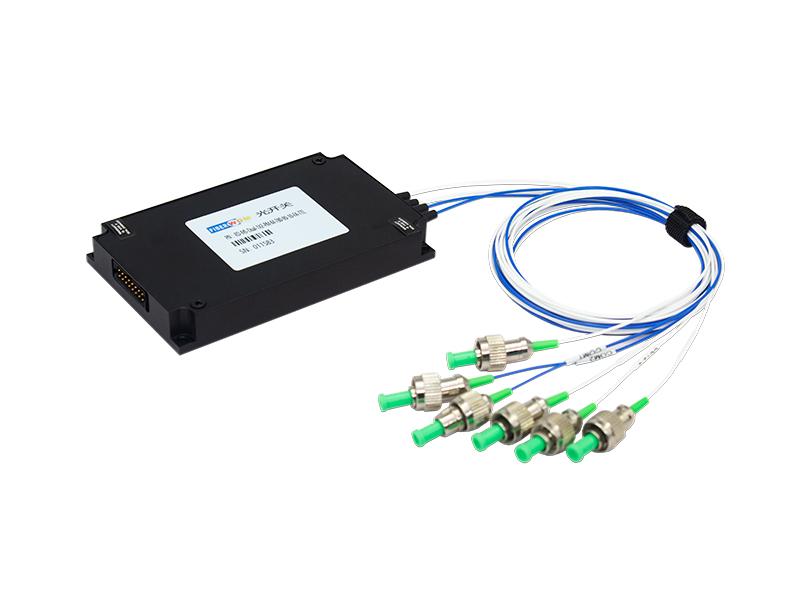

RD-MS-Dual-1×2-PM-M-780-90-10-FA-TTL Commutateur optique MEMS PM Dual 1×2 est un commutateur optique à fibre à maintien de polarisation haute performance basé sur la technologie des systèmes micro-électro-mécaniques (MEMS). Il est spécialement conçu pour les applications de communication par fibre optique et de détection nécessitant un maintien strict de l'état de polarisation. Doté d'une architecture avancée d'entraînement par micro-miroir, il offre une perte d'insertion ultra-faible, un taux d'extinction élevé, une vitesse de commutation rapide et une fiabilité exceptionnelle. Il est largement utilisé dans les systèmes de détection par fibre optique, la mesure optique de précision, la microscopie laser à balayage, la surveillance des réseaux de Bragg sur fibre (FBG), la commutation de trajets optiques sensible à la polarisation et d'autres applications exigeantes.
Commutateur double 1x2 MEMS (module)
RD-MS-Dual-1×2-PM-M-780-90-10-FA-TTL
Commutateur optique MEMS double 1X2 à maintien de polarisation PM (Polarization-maintaining), PM780, fibre lâche en tube de 0,9 mm
tubeFibre, FC/APC, connexion de commande TTL, 90x55x12mm
Applications
Conditions environnementales
| Paramètres | Unité | Min | Max |
| Température de stockage | ℃ | -40 | 85 |
| Humidité relative de fonctionnement | %RH | 5 | 95 |
| Température de fonctionnement | ℃ | -5 | 70 |
| Niveau ESD (HBM) | V | 500 | |
| Puissance maximale admissible | mw | 500 |
| Paramètres | Unité | Spécification |
| Canaux | CH | Double 1x2 |
| Longueur d'onde de test | nm | 780 |
| Perte d'insertion | dB | ≤2.0(avec connecteur) |
| Perte de retour | dB | ≥50 |
| rapport d'extinction | dB | ≥16dB |
| Répétabilité | dB | 0.03dB max. |
| Diaphonie | dB | ≥50 |
| PDL | dB | ≤0.15 |
| TDL | dB | ≤0.3 |
| Temps de réponse | ms | ≤20 |
| Durabilité | Cycle | ≥1×109 |
| Tension d'entraînement(Max) | V | 5~12 |
| Type de contrôle |
TTL(Compatibilité avec port parallèle/série) Les deux commutateurs sont contrôlés sur le même canal |
|
Remarques:
1.La perte est basée sur les résultats du test à 23℃.
2.La répétabilité est définie après 100 cycles.
Définition des broches :
| Numéro de broche |
Affectation des broches |
Type de signal | Description |
| 1 | D0 | Entrée | Bit de données (D0) (ordre inférieur) |
| 2 | D5 | Entrée | Bit de données (D5) |
| 3 | VCC | Alimentation | Alimentation électrique (CC 5V, 1,0A) |
| 4 | D7 | Entrée | Bit de données (D7) (ordre supérieur) |
| 5 | D6 | Entrée | Bit de données (D6) |
| 6 | GND | Alimentation | Masse |
| 7 | D4 | Entrée | Bit de données (D4) |
| 8 | D1 | Entrée | Bit de données (D1) |
| 9 | TXD | Sortie | Transmission de données (niveau TTL) |
| 10 | RXD | Entrée | Réception de données (niveau TTL) |
| 11 | D2 | Entrée | Bit de données (D2) |
| 12 | D3 | Entrée | Bit de données (D3) |
| 13 | /BUSY | Sortie |
Niveau bas signifie prêt à réinitialiser ouréception de données |
| 14 | /ALARM | Sortie | Niveau haut signifie erreur en cours |
| 15 | /STROBE | Entrée | Exécution du bit de données sur front descendant |
| 16 | /RESET | Entrée | Réinitialisation au canal 0 au niveau bas |
Remarque : Le Molex 87833-1620 est utilisé pour les interfaces électriques de ce module et il est recommandé d'utiliser le Molex 87568-1694 pour les connecteurs clients.
Ce module peut recevoir des signaux de contrôle via l'interface UART pour permettre des mesures automatisées ou une surveillance en temps réel.
(1) Ce module ne peut exécuter qu'une instruction à la fois. En général, la prochaine instruction ne peut être entrée qu'après que le programme a renvoyé la valeur correspondante.
(2) Veuillez utiliser des lettres majuscules.
(3) Dans la pratique, les crochets angulaires "" sont utilisés comme délimiteurs de début et de fin respectivement.
(4) Une erreur d'instruction renvoie
Jeu d'instructions de contrôle du programme
| Commande | Description | Exemple |
| Redémarrer le module | Retour réussi : |
|
| Réinitialiser | Retour réussi : |
|
| Interroger les informations du module |
Retour réussi : |
|
|
Définir ou interroger le débit en bauds du port série 1.x est compris entre 1 et 9, indiquant respectivement les débits en bauds 2400, 4800, 9600, 14400, 19200, 38400, 56000, 57600, 115200 Retour réussi : |
Envoyer : Retour réussi : Définir le débit en bauds du port série de l'appareil sur 19200 La configuration prendra effet après l'enregistrement et le redémarrage ! |
|
|
Sélection du mode de fonctionnement x : les valeurs sont 0, 1, ?, 0 indique la commutation contrôlée par bits de données, 1 indique la commutation contrôlée par UART, ? indique l'interrogation du mode de fonctionnement ; Retour réussi : |
Envoyer : Retour réussi : Indique que le module est configuré en commutation contrôlée par UART ;
Envoyer : Retour réussi : |
|
|
Définir le canal actuel xxx : la valeur est comprise entre 000 et 256, 000 signifie le canal 0, 256 signifie le canal 256 ; Retour réussi :
Remarque : en mode de commutation contrôlée par bits de données, Envoyer : Retour : |
Envoyer : Retour réussi : |
|
|
Interroger l'état du canal Retour réussi : |
Retour : |
|
|
Enregistrer la configuration Retour réussi : |
Enregistrer la configuration, par exemple l'enregistrement de l'état du canal. |

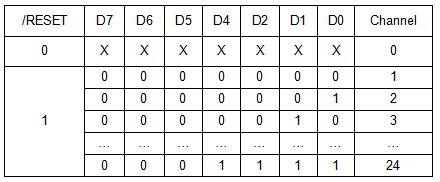

Table logique de commutation des bits de données

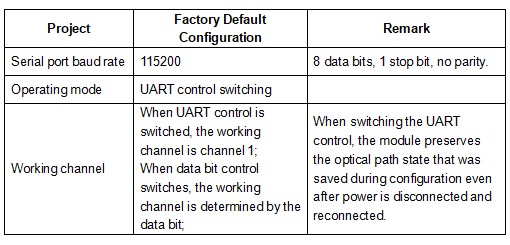

Configuration par défaut d'usine

PCBA : D3-1 V56

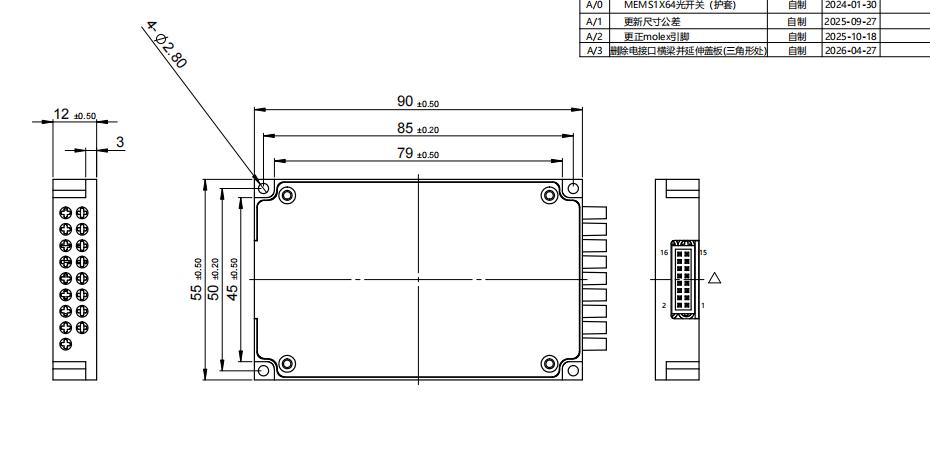

Exigence mécanique (Unités: mm)

| Paramètres | Spécification |
| Type de fibre | PM780, tube lâche de 0,9 mm |
| Longueur de fibre/Tolérance | 1+/-0,05 m (sans connecteur) |
| Connecteur | FC/APC |
| Marquage de canal PM780, tube lâche de 0,9 mm |
Tube blanc numéroté avec police noire, Entrée--COM1,COM2 Sortie-- OUT1-1,OUT1-2,OUT2-1,OUT2-2 |
