Caractéristiques
PM (Maintien de la polarisation) MOSW-1X10-15-PM-09-05-03A-M2

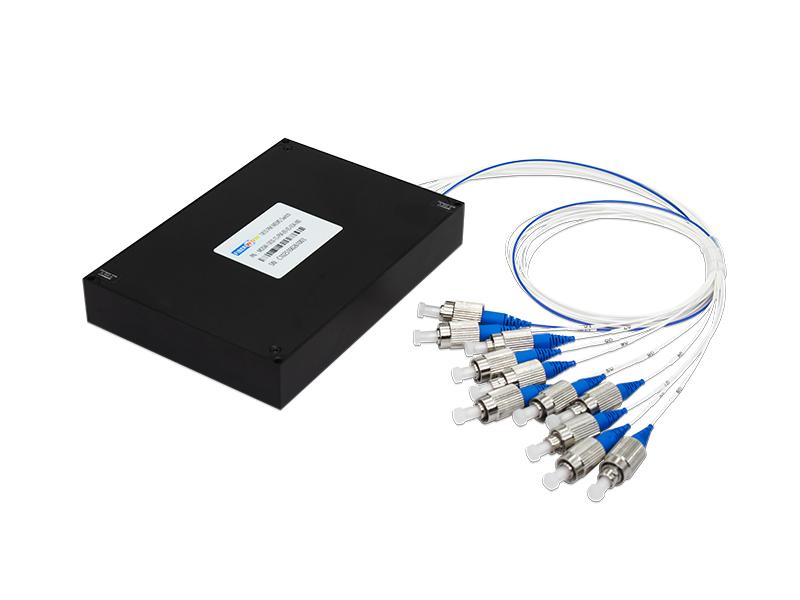

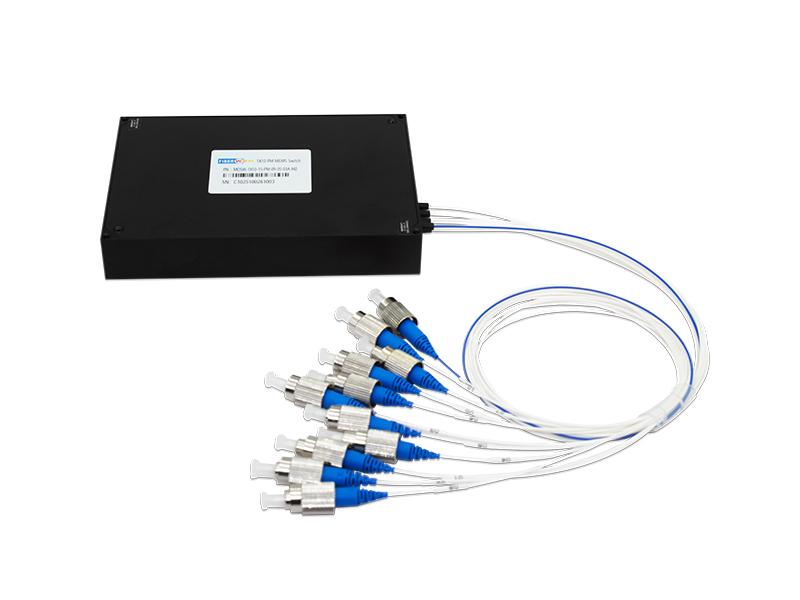

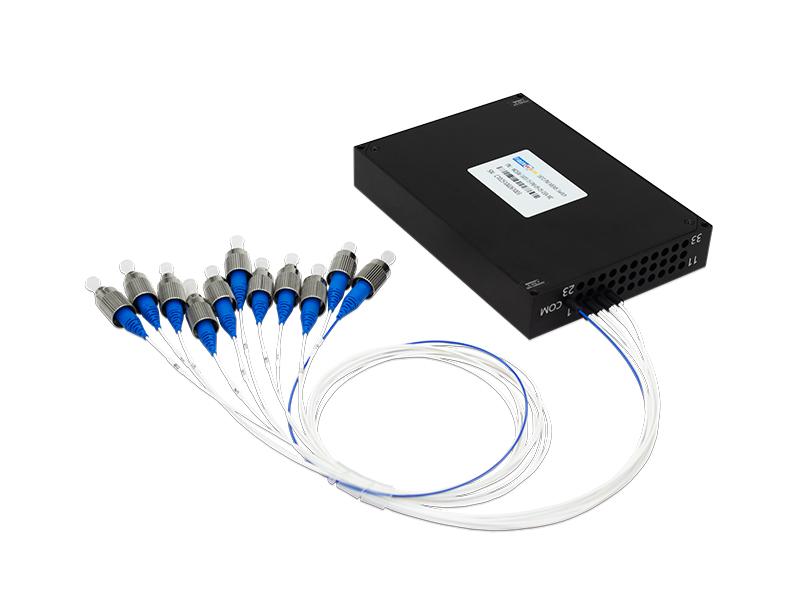

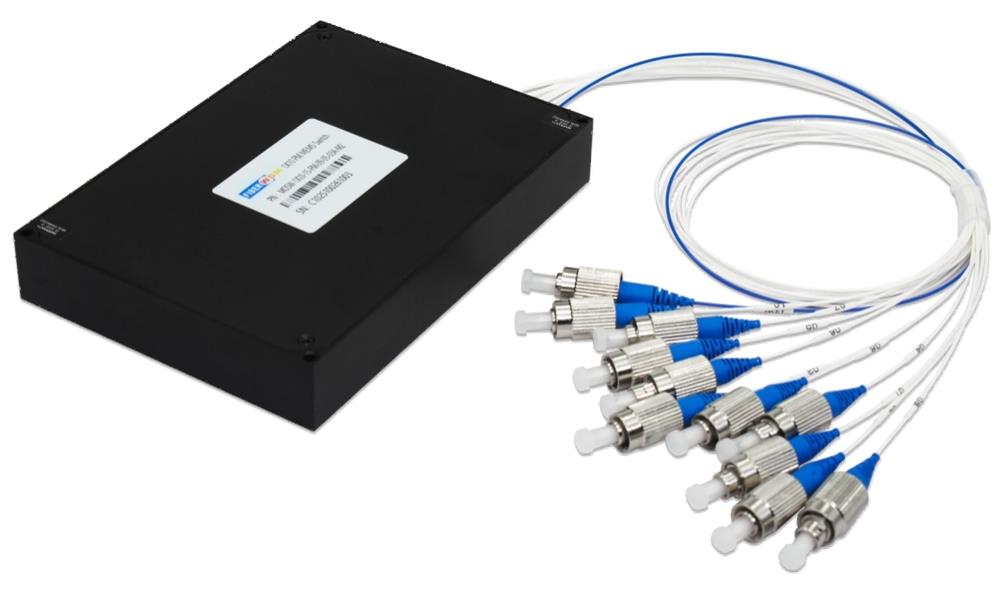

Commutateur optique MEMS PM 1X10, boîtier modulaire, tension de commande de 5 V, 1550 nm
Fibre optique Corning PM1550, tube libre de 0,9 mm, longueur 0,5 m, entrée/sortie FC/APC
connecteur 120*85*19 mm
Le commutateur optique MEMS 1xN est basé sur la technologie des systèmes microélectromécaniques. Il permet la sélection du canal entre une fibre d'entrée et jusqu'à N fibres de sortie par rotation du miroir MEMS.
Ce commutateur bidirectionnel peut également servir de sélecteur Nx1. Ce commutateur optique offre un fonctionnement fiable, durable et de longue durée dans un format compact.
Caractéristiques
Applications
Spécifications des performances optiques
| Paramètres optiques | Unité | Spécifications | ||
| Min | Taper | Max | ||
| Longueur d'onde de fonctionnement | nm | 1260 | 1310 et 1550 | 1650 |
| Longueur d'onde de test | nm | 1310\1550 | ||
| Nombre de canaux | -- | 10 | ||
| Perte d'insertion 1,3 , (MAX) | dB | 1.0 | 1.3 | |
| PAR | dB | 18 | ||
| Perte dépendante de la polarisation | dB | 0,15 | ||
| Perte de retour | dB | 45 | 50 | |
| Diaphonie | dB | 50 | ||
| TDL | dB | 0,3 | ||
| WDL | dB | 0,3 | ||
| Répétabilité 2 | dB | 0,03 | ||
| Changement de temps (montée, descente) | MS | 10 | 15 | |
| Durabilité | fois | 10^9 | ||
| Tension de fonctionnement | V | 5.0 | ||
| /Manutention de puissance | mw | 500 | ||
| Propriétés environnementales | Unité | Spécifications | ||
| Température de fonctionnement | °C | -5 ~ 75 | ||
| Température de stockage | °C | -40 ~ 85 | ||
| Humidité de fonctionnement | %HR | 5 à 95 % HR | ||
| Autres paramètres | Unité | Spécifications | ||
| Type de connecteur | -- | FC/APC | ||
| Type de fibre | -- | Fibre Corning PM1550 | ||
| Paquet de fibres | -- | tube lâche de 900 µm | ||
| Longueur des fibres | M | 0,5+0,1/-0 | ||
| Couleur de queue de cochon | Saisir | Rouge | ||
| Sortir | Blanc | |||
Remarque : 1.IL est mesuré à CWL, 23℃.
2. La répétabilité est définie après 100 cycles.
3. Connecteurs exclus, et ajouter 0,3 dB IL pour une paire de connecteurs.
4. IL est pour la bande unique. La double bande ajoute 0,3 dB.

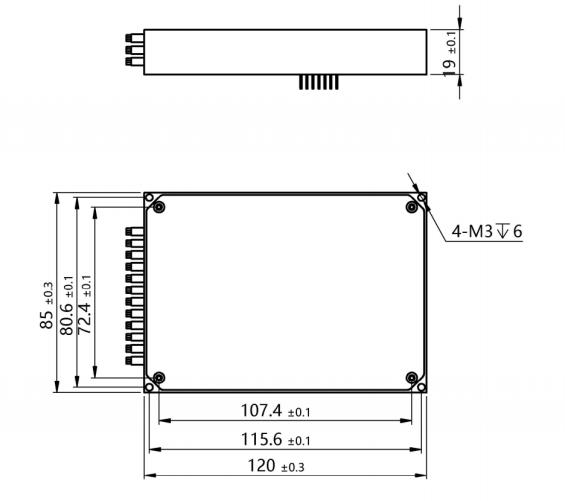

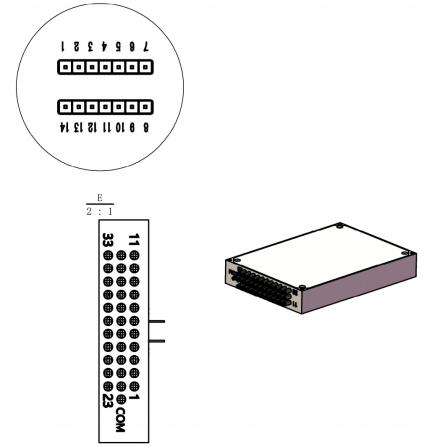

Diagramme des dimensions
M2 : Pour M1x10
Voie optique

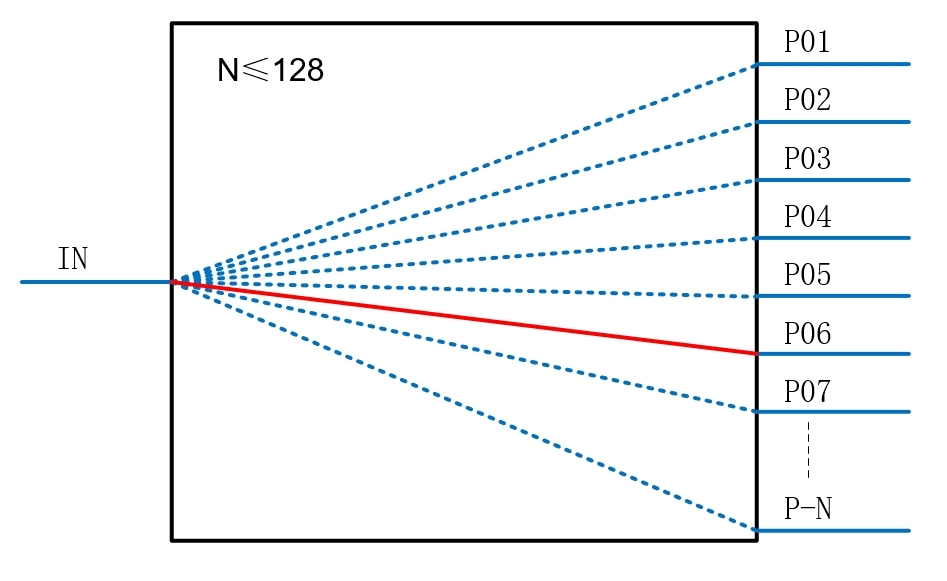

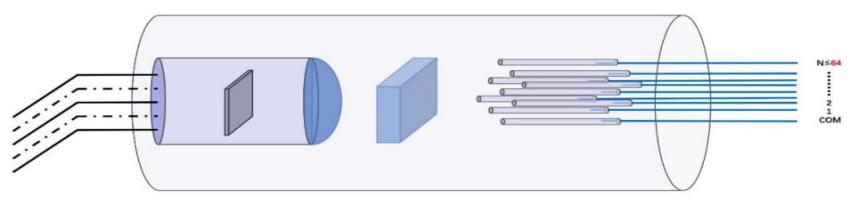

Le commutateur optique MEMS 1x128 est un produit non verrouillable. Lorsque la tension est coupée, le miroir reprend sa position initiale et l'entrée est déconnectée de toute sortie. Le principe de commutation du chemin optique est illustré dans la figure ci-dessous.
Système de commutation optique multicanal 1×N
Exigence électronique

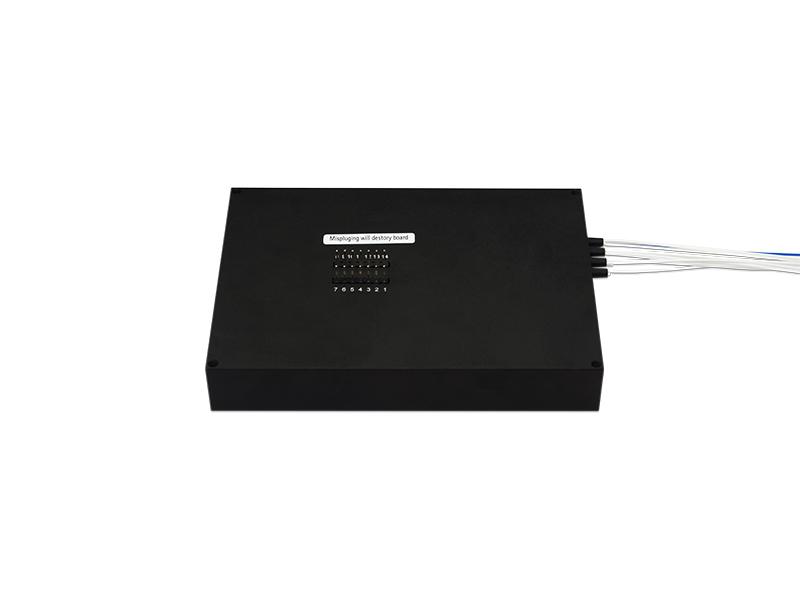

Définition de l'épingle
| Épingle | Taper | Description | Entrée/sortie | Remarque |
| 1 | D0 | Interface de données parallèles 0 | Saisir | TTL (niveau H par défaut) |
| 2 | D3 | Interface de données parallèles 3 | Saisir | TTL (niveau H par défaut) |
| 3 | D4 | Interface de données parallèles 4 | Saisir | TTL (niveau H par défaut) |
| 4 | VIN | Alimentation électrique | Saisir | 5 V CC ~ 12 V CC |
| 5 | GND | GND | Saisir | |
| 6 | D5 | Interface de données parallèles 5 | Saisir | TTL (niveau H par défaut) |
| 7 | D2 | Interface de données parallèles 2 | Saisir | TTL (niveau H par défaut) |
| 8 | TX | envoi par port série | Sortir | TTL |
| 9 | RX | réception du port série | Saisir | TTL |
| 10 | D1 | Interface de données parallèles 1 | Saisir | TTL |
| 11 | OCCUPÉ |
Signal d'occupation, niveau haut indique occupé |
Sortir | TTL |
| 12 | ALARME | Signal d'alarme, niveau élevé indiquant une température élevée ou une anomalie initiale | Sortir | TTL |
| 13 | STROBE | Signal de sélection du port parallèle, le front descendant est effectif | Saisir | TTL (niveau H par défaut) |
| 14 | RÉINITIALISER | Réinitialisation matérielle, niveau d'efficacité bas | Saisir | TTL |
Définition du firmware
1) Paramètre UART 115200,8,1,N
2) Toutes les instructions d'envoi se terminent par
(Entrez
(Le saut de ligne
instruction de changement de canal
| Instruction | *SW |
| Paramètre | *SWABC,000 pour l'état hors tension,001 pour le canal 1 |
| Données de retour | CHAN:ABC, PCB hors tension et aucun retour de données |
|
Exemples : *SW + ABC
Envoyer des données : *SW001 |
|
Demander le numéro de produit
| Instruction | *PN |
| Paramètre | Aucun |
| Données de retour | PN:AB.CD.EFGH |
|
Exemples :
Envoyer les données : *PN |
|
Demander le numéro de série
| Instruction | *SN |
| Paramètre | Aucun |
| Données de retour | SN : ABCDEFGHIJ |
|
Exemples :
Envoyer les données : *SN |
|
Description de l'interface de communication parallèle
Le module 14PIN possède 6 broches de contrôle TTL (D0~D5) et jusqu'à 64 canaux.
Utilisez TTL pour contrôler les broches D0~Dx afin de sélectionner le canal TTL, changez de canal avec les fronts descendants STROBE.
Les définitions de sélection des canaux sont présentées dans le tableau suivant :
|
Sélection de canal |
D5 | D4 | D3 | D2 | D1 | D0 |
| Chaîne 1 | 0 | 0 | 0 | 0 | 0 | 0 |
| Chaîne 2 | 0 | 0 | 0 | 0 | 0 | 1 |
| Chaîne 3 | 0 | 0 | 0 | 0 | 1 | 0 |
| ... | ||||||
| Chaîne 63 | 1 | 1 | 1 | 1 | 1 | 0 |
| Chaîne 64 | 1 | 1 | 1 | 1 | 1 | 1 |
Version du firmware : C4-1, V01
Informations sur la commande
| Numéro de pièce | Spécification |
| MOSW-1X10-15-PM-09-05-03A-M2 | Commutateur optique MEMS PM 1X10, boîtier modulaire, tension de commande 5 V, 1550 nm, fibre Corning PM1550, tube libre de 0,9 mm, longueur 0,5 m, connecteur d'entrée/sortie FC/APC 120 x 85 x 19 mm |
