Caractéristiques

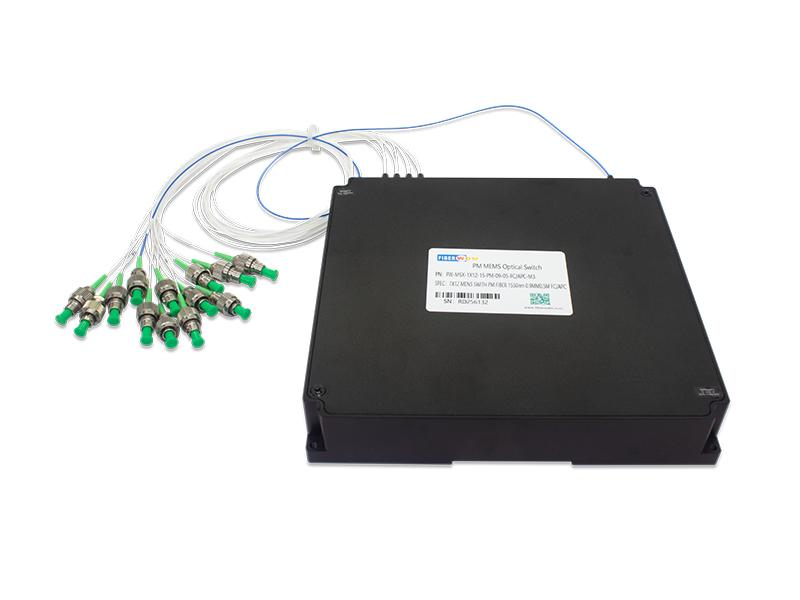

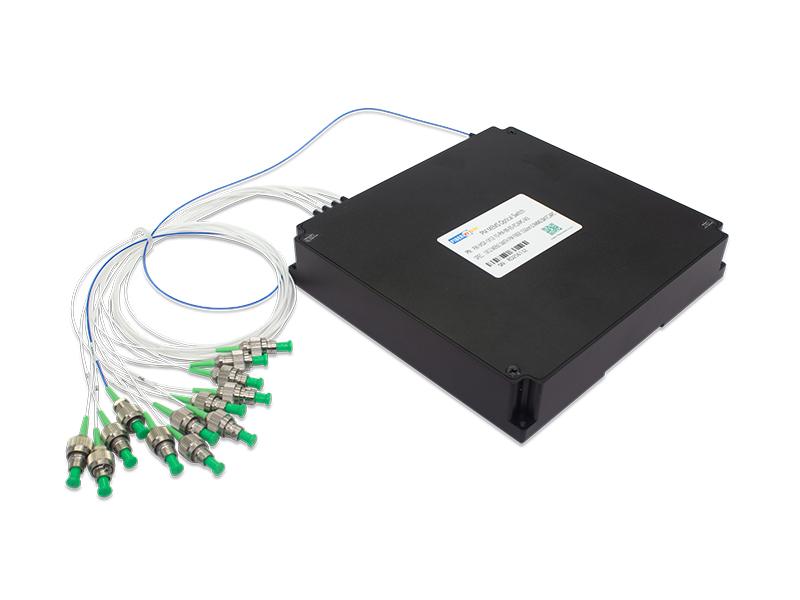

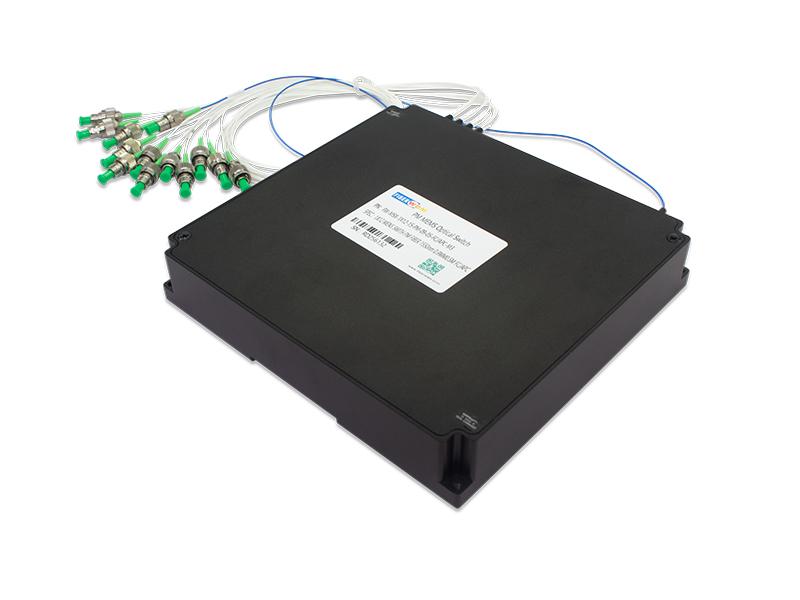

Commutateur à fibre optique PM (maintien de polarisation) 1X12 MEMS 1550 nm 0,9 mm 0,5 m Module PM Fibre FC/APC 158 x 150 x 29 nm
FW-MSX-1X12-15-PM-09-05-FC/APC-M3

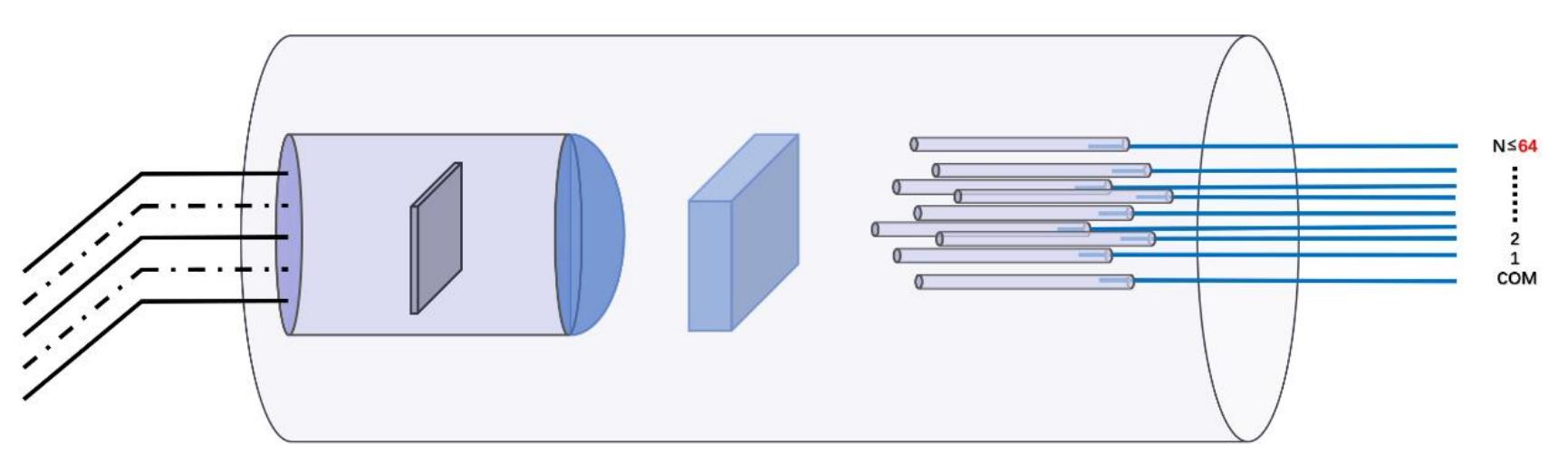

Le commutateur optique MEMS 1xN repose sur une technologie de système microélectromécanique. Il permet de sélectionner le canal entre une fibre d'entrée et jusqu'à N fibres de sortie par rotation du miroir MEMS.
Le commutateur est bidirectionnel et peut également être utilisé comme sélecteur Nx1. Ce commutateur optique offre une fiabilité, une durabilité et une longévité exceptionnelles dans un format compact.
Applications
Caractéristiques
Tableau 1 Spécifications optiques 1
PARAMÈTRE |
VALEUR |
UNITÉ |
NOTE |
|
Longueur d'onde |
15:1525~1568 |
nm |
Bande unique : 13 ou 15 ou 16 Double bande : 13&15 ou 15&16 Bande complète : 13&15&16 ou 1290~1650 |
|
Longueur d'onde de test |
1550 | nm | ||
MxN |
1x12 |
|||
Perte d'insertion |
1x12 |
≤1,8 |
dB |
1. L'IL est mesuré à CWL, 23°C 2. IL signifie monobande. La double bande ajoute 0,2 dB. 3. Si avec des connecteurs, l'IL augmente de 0,2 à 0,3 dB 4. Si à -5~65°C, l'IL augmente de 0,4 dB |
Perte de retour |
≥45 |
dB |
Ou le client spécifie |
|
Répétabilité |
≤0,1 |
dB |
La répétabilité est définie après 100 cycles |
|
Diaphonie |
≥50 |
dB |
Ou le client spécifie |
|
Perte dépendante de la polarisation |
≤0,35 |
dB |
||
Perte dépendante de la longueur d'onde |
≤0,6 |
dB |
La WDL est mesurée à CWL±20nm, 23°C |
|
Perte dépendante de la température |
≤0,6 |
dB |
|
|
Taux d'extinction |
≥18 |
dB |
Connecteurs de soudage de bonne qualité |
|
Heure de commutation |
≤5 |
MS |
1. Un ensemble de configurations de connexion 2. Hors temps de transmission du protocole 3. Lors de l'utilisation d'une rampe de tension optimisée |
|
Durabilité |
≥1x109 |
faire du vélo |
|
|
Puissance optique maximale |
≤500 |
mW |
|
1. Toutes les spécifications sont sans connecteurs.
Tableau 2 Spécifications électriques et mécaniques 1
PARAMÈTRE |
VALEUR |
UNITÉ |
Type de verrouillage |
Non verrouillable |
|
Type de contrôle |
UART |
|
Tension d'alimentation |
5 à 12 |
V |
Consommation d'énergie |
≤2, typique 1,7 |
W |
Type de connexion |
||
Dimension |
158x150x29 |
mm |
1. Toutes les spécifications appartiennent au MSX M3.
Tableau 3 Conditions environnementales
PARAMÈTRE |
VALEUR |
UNITÉ |
Température de fonctionnement |
-5~65 |
°C |
Température de stockage |
-40~85 |
°C |
Humidité de fonctionnement |
5~95 |
% HR |
Humidité de stockage |
5~95 |
% HR |
Tableau 4 Type/longueur de queue de cochon et de connecteur
PARAMÈTRE |
VALEUR |
UNITÉ |
NOTE |
Type de fibre |
|||
Pigtail en fibre optique (tous les ports) |
Fibre de 250 µm ou tube libre de 900 µm |
||
Longueur de la fibre (tous les ports) |
0,5 ± 0,05 |
m |
Ou le client spécifie |
Connecteur optique (tous les ports) |
FC/APC |
Ou le client spécifie |

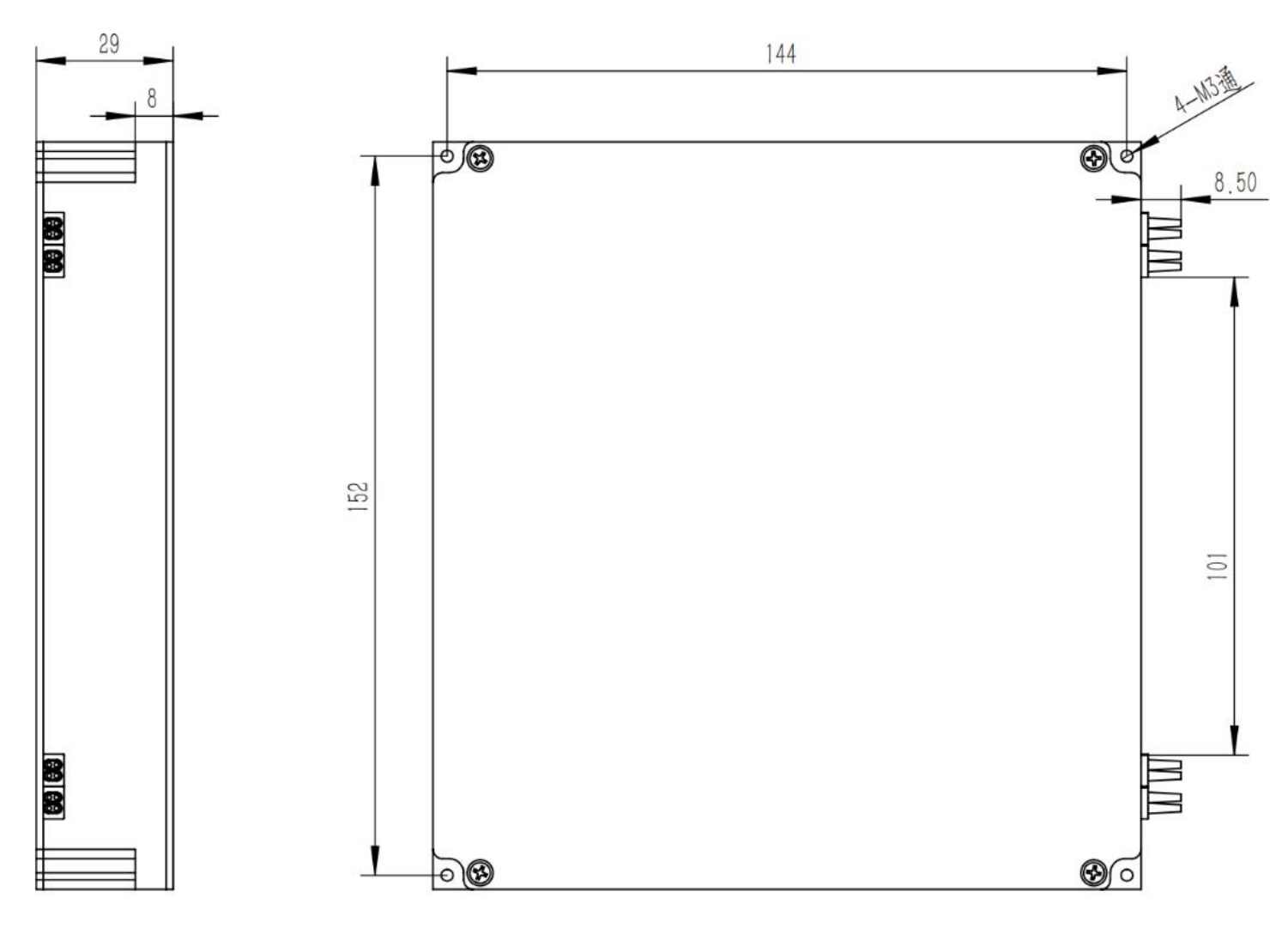

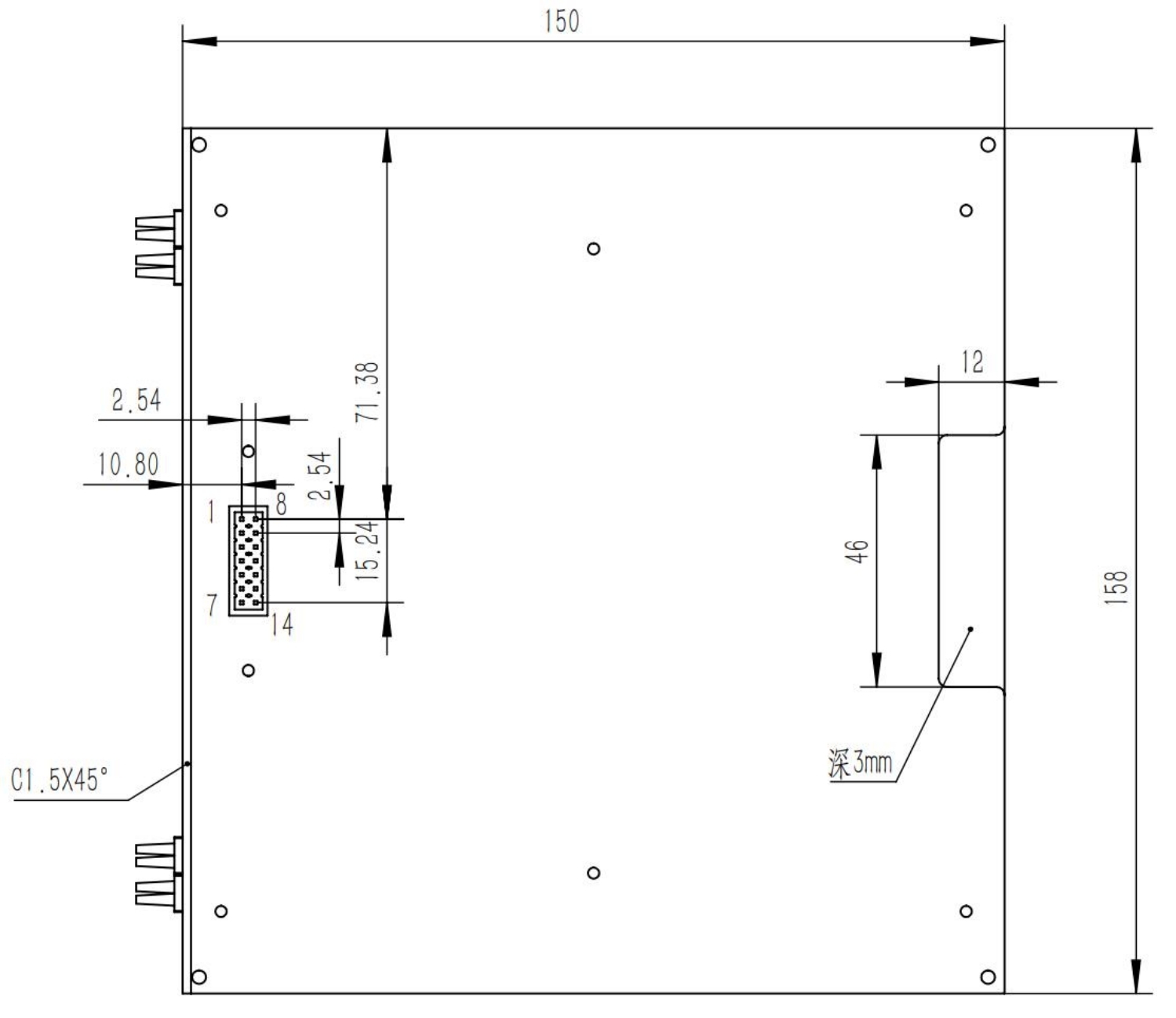

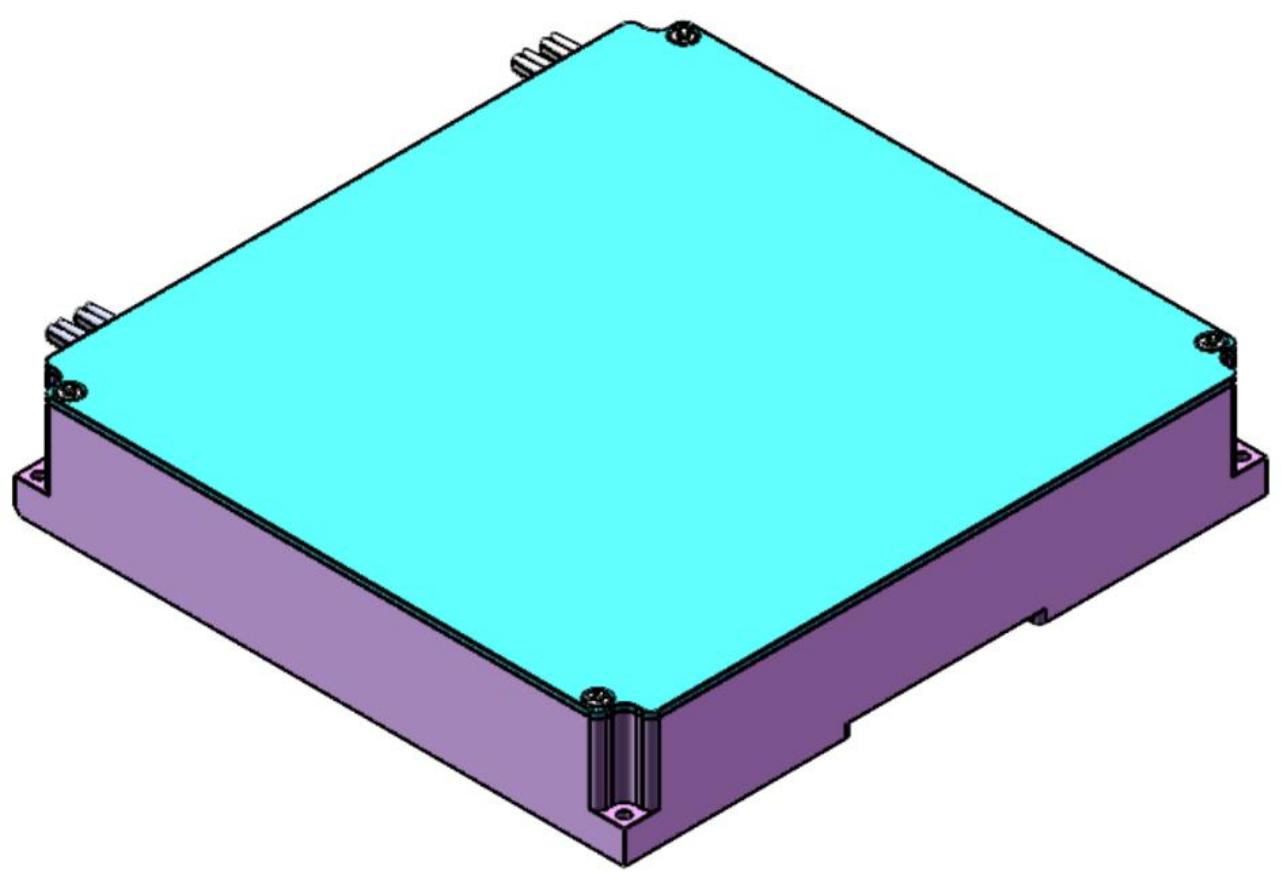

Dimensions mécaniques
Tableau 5 Définition du code PIN électronique
Numéro de code PIN |
Nom |
Entrée/Sortie |
Niveau |
Fonction |
1 |
Caroline du Nord |
Pas de connexion |
||
2 |
VCC |
Alimentation électrique |
+(5,0±5%) V Alimentation Max 150mA |
|
3 |
E/S |
LVTTL |
Réservé |
|
4 |
GND |
Masse de l'alimentation électrique |
||
5 |
E/S |
LVTTL |
Réservé |
|
6 |
TXD |
Sortir |
LVTTL |
Sortie de données série UART |
7 |
RXD |
Saisir |
LVTTL |
Entrée de données série UART |
8 |
E/S |
LVTTL |
Réservé |
|
9 |
E/S |
LVTTL |
Réservé |
|
10 |
E/S |
LVTTL |
Réservé |
|
11 |
Boîtier GND |
Motif du cas |
||
12 |
E/S |
LVTTL |
Réservé |
|
13 |
E/S |
LVTTL |
Réservé |
|
14 |
Réinitialiser |
Saisir |
LVTTL |
Réinitialiser, faiblement actif, la largeur d'impulsion nécessite 4 ms |
Paramètre de contrôle UART
Débit en bauds : 115 200
Bits de départ : 1
Bits de données : 8
Parité : Aucune
Bits d'arrêt : 1
Contrôle de flux : Aucun.
Protocole de communication
Protocole 1 (par défaut)
Commande
DRAPEAU |
LEN |
RÉS |
VIRGULE |
DONNÉES |
SOMME |
2 octets |
1 octet |
1 octet |
1 octet |
1 octet |
DRAPEAU : 0xEFEF ou 0xAAAA
LEN : Nombre total d'octets de RES à SUM
RES : 0xFF
SOMME : Somme de contrôle, SOMME = DRAPEAU + LONGUEUR + RÉS. + VIRGULE + DONNÉES
Réponse
DRAPEAU |
LEN |
RÉS |
REEE |
DONNÉES |
SOMME |
2 octets |
1 octet |
1 octet |
1 octet |
1 octet |
DRAPEAU : 0xEDFA
LEN : Nombre total d'octets de RES à SUM
RES : 0xFF
SOMME : Somme de contrôle, SOMME = DRAPEAU + LONGUEUR + RÉS. + VIRGULE + DONNÉES
Liste des commandes
Définir la chaîne |
|||||||
Commande |
DRAPEAU1 |
LEN |
RÉS |
CMD |
Changer |
DONNÉES |
SOMME |
0xEFEF |
0x06 |
0xFF |
0x0D |
00/01 |
CANAL (1 octet) |
SOMME |
|
Ex : EF EF 06 FF 0D 00 00 01 F1 (définir le canal 1) EF EF 06 FF 0D 00 00 02 F2 (définir le canal 2) EF EF 06 FF 0D 00 00 03 F3 (régler le canal 3) |
|||||||
Réponse |
DRAPEAU2 |
LEN |
RÉS |
REEE |
DONNÉES |
SOMME | |
0xEDFA |
0x04 |
RÉS |
0x04 |
Succès : 0xEE Échec : 0xEF |
SOMME |
||
par exemple : ED FA 04 FF 04 EE DC |
Obtenir la chaîne |
||||||
Commande |
DRAPEAU1 |
LEN |
RÉS |
VIRGULE |
DONNÉES |
SOMME |
0xEFEF |
0x03 |
RÉS |
0x02 |
SOMME |
||
par exemple : EF EF 03 FF 02 E2 |
||||||
Réponse |
DRAPEAU2 |
LEN |
RÉS |
REEE |
DONNÉES |
SOMME |
0xEDFA |
0x04 |
RÉS |
0x02 |
CANAL (1 octet) |
SOMME |
|
ex : ED FA 04 FF 02 07 F3 |
Remarque : lorsque le canal 0 est défini, la tension est de 0, c'est-à-dire l'état bloqué
Informations sur la commande
Numéro de pièce |
Spécification |
FW-MSX-1X12-15-PM-09-05-FC/APC-M3 |
Commutateur à fibre optique PM (maintien de polarisation) 1X12 MEMS 1550 nm 0,9 mm 0,5 m Module PM Fibre FC/APC 158 x 150 x 29 nm |
