1. Convertisseur de média fibre optique ciel et sol

1.1 Avantage du produit

• Forte capacité anti-interférence électromagnétique

Les drones à fibre optique transmettent des données via des câbles physiques, évitant ainsi complètement la menace d’interférence électromagnétique.

• Transmission de signal stable et efficace

Les fibres optiques offrent une bande passante de transmission de données extrêmement élevée, permettant la transmission simultanée de plusieurs flux de données. Les signaux lumineux se propagent à une vitesse extrêmement rapide dans les fibres optiques avec une latence extrêmement faible, permettant la transmission en temps réel des images du drone.

• Excellente dissimulation

Les drones à fibre optique n'émettent pas de signaux électromagnétiques en vol. Leur communication repose sur la transmission de signaux lumineux à l'intérieur de la fibre optique, ce qui les rend difficilement détectables par l'extérieur et leur confère une excellente dissimulation.

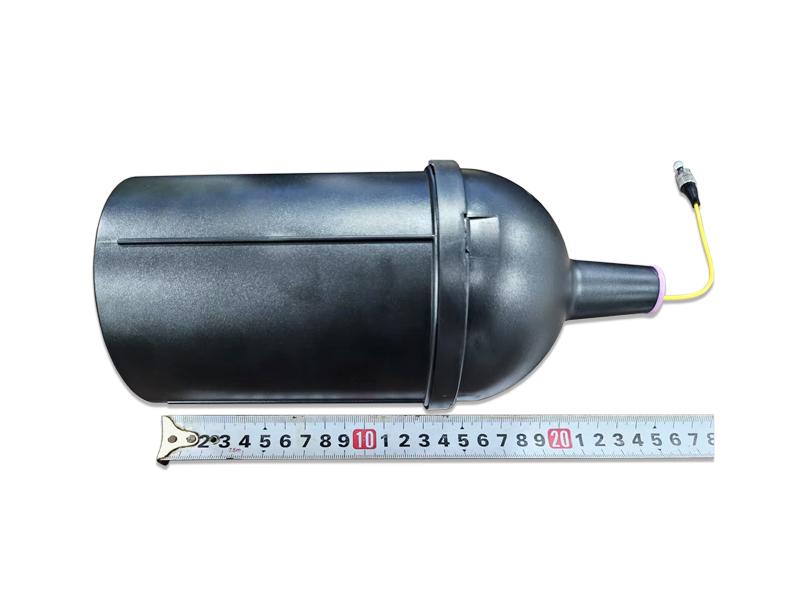

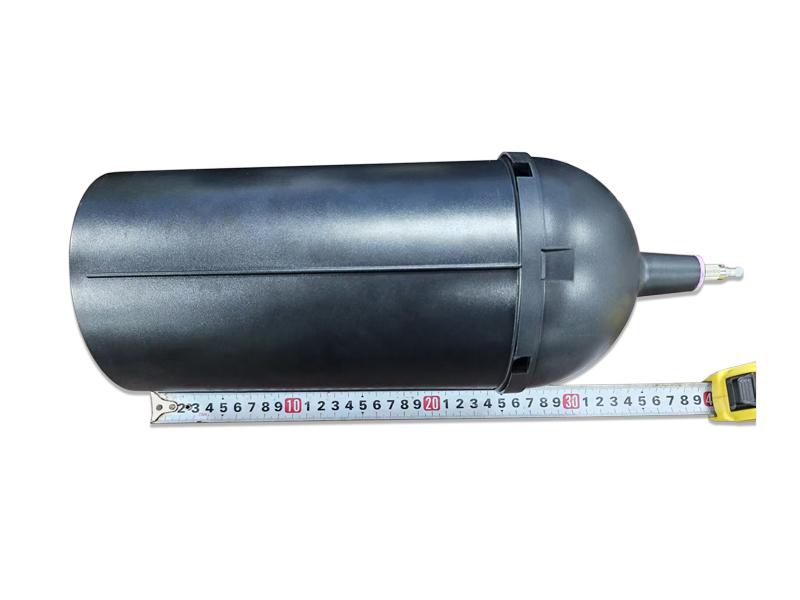

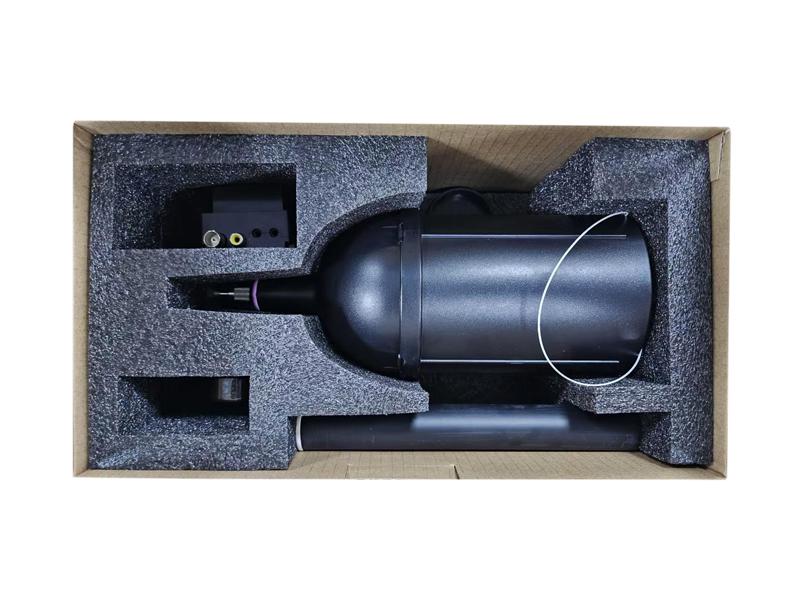

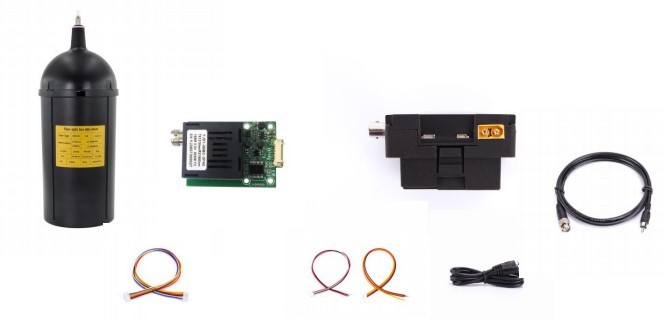

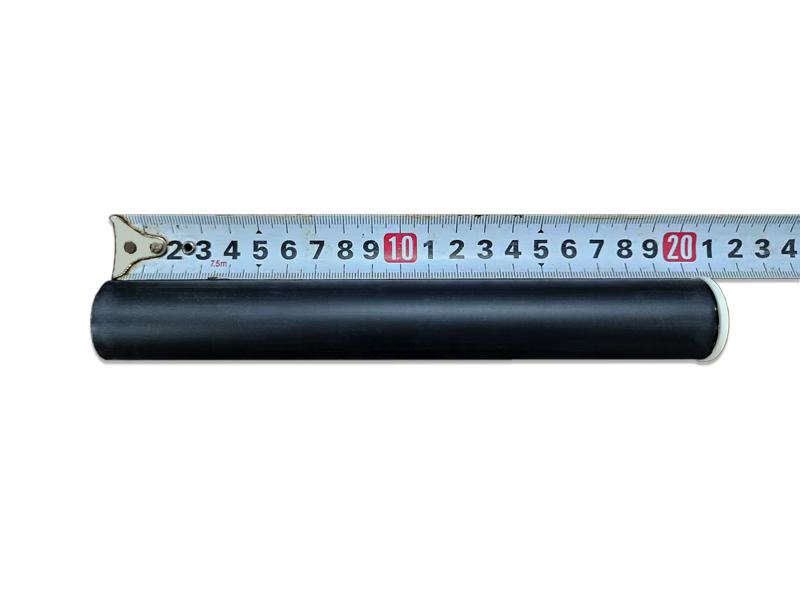

2. Bobine de fibre optique pour drone FPV

2.1 Paramètres de spécification

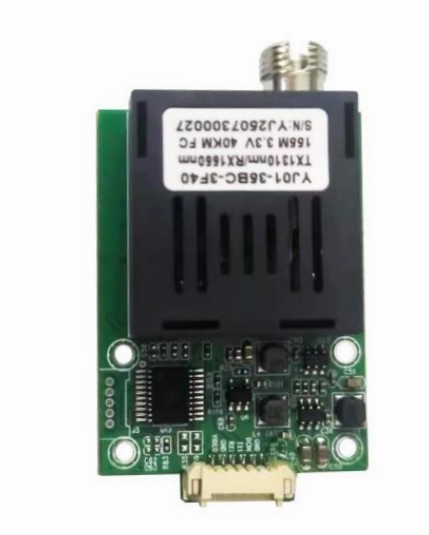

2.1.1 Émetteur de signal optique (TX)

2.1.2 Récepteur de signal optique (RX)

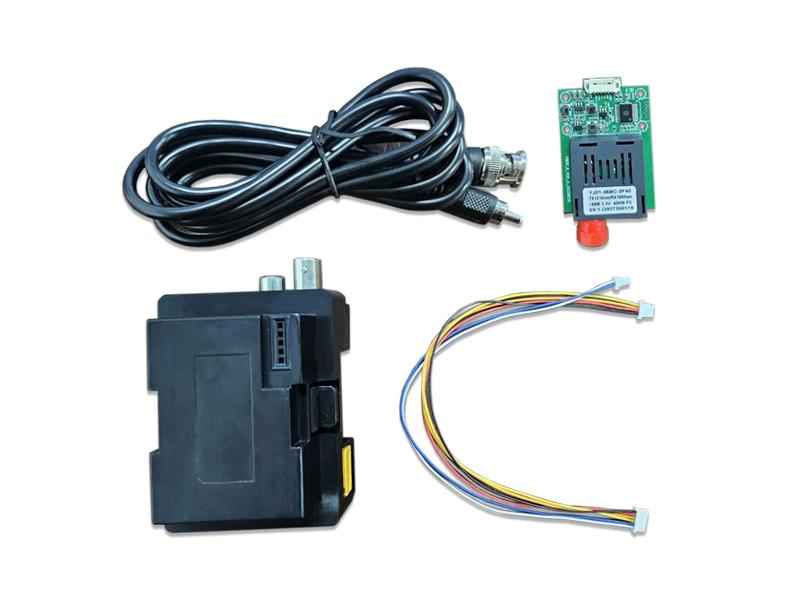

3. Configuration par défaut :

Schéma de connexion du module Sky

Bobine de fibre optique Contrôleur de vol

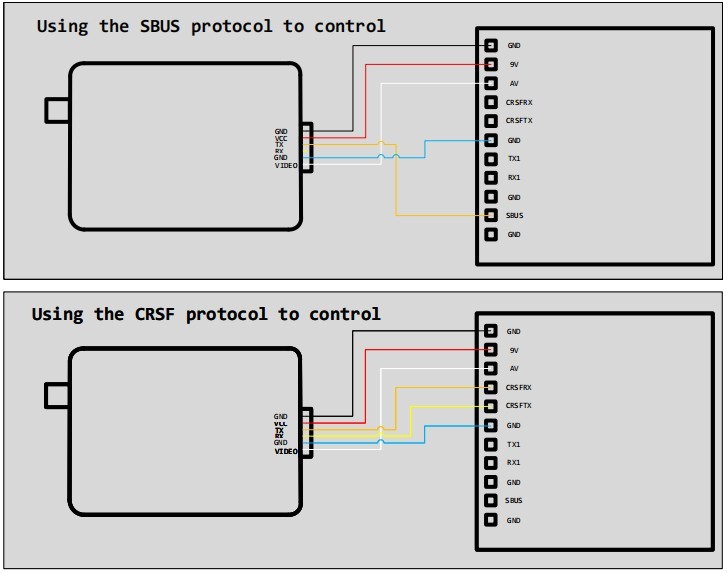

4. Instructions et schémas de connexion

L'émetteur de module de ciel intégré (TX) MX1.25MM 6P se connecte au contrôleur de vol.

La station au sol peut être contrôlée via deux méthodes : CRSF sans fil et SBUS filaire, avec une seule méthode de contrôle autorisée par vol.

Remarque : les images sont fournies à titre indicatif uniquement ; la méthode de câblage spécifique dépend de la carte du contrôleur de vol.

Numéro de série du réglage de la vitesse et numéro de port RX

Le choix de l'UART à utiliser dépend de la définition de la carte de contrôle de vol

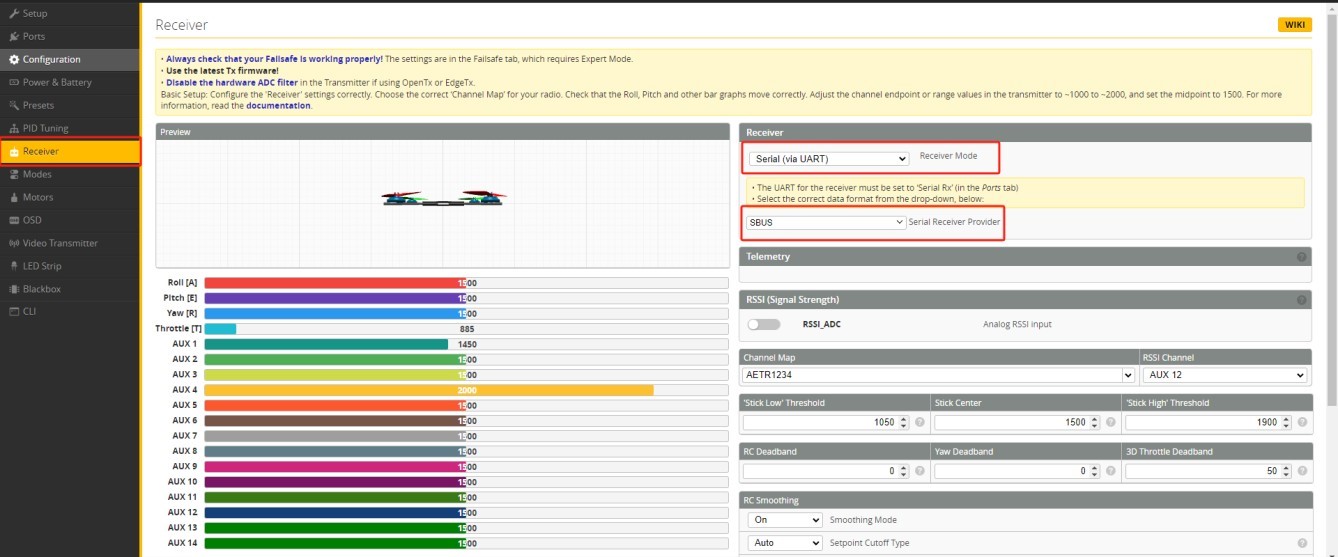

Définissez le protocole du récepteur sur UART et SBUS/CRSF

5. Module de terre

La station au sol peut être contrôlée via deux méthodes : CRSF sans fil et SBUS filaire, avec une seule méthode de contrôle autorisée par vol.

Notez que le sans fil mentionné ici fait référence au fait que l'extrémité au sol et la télécommande utilisent une connexion sans fil, tandis que le ciel et l'extrémité au sol sont toujours connectés via un fil.

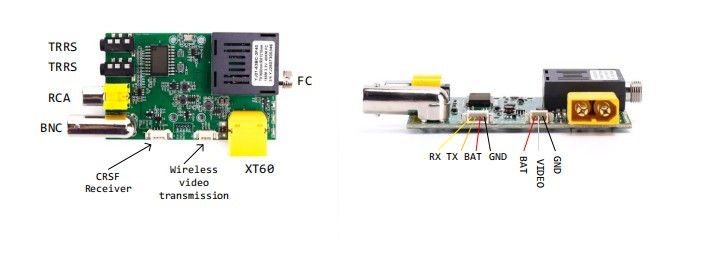

Introduction et définition de l'interface du module terrestre

1. Interface de signal analogique

(1)Interface TRRS

En raison de l'interface TRRS, deux définitions d'interface différentes sont disponibles sur le marché. La borne de terre est équipée de deux interfaces TRRS. Si, lors de la connexion d'un écran via l'interface TRRS, celui-ci n'affiche aucune image, essayez l'autre interface TRRS.

(2)Interface RCA

Lorsque le dispositif d'affichage dispose d'une interface RCA, utilisez l'interface RCA sur la borne de terre pour la connexion.

(3)Interface BNC

Lorsque le dispositif d'affichage dispose d'une interface BNC, utilisez l'interface BNC sur la borne de terre pour la connexion.

2.Télécommande (récepteur CRSF)

Si vous utilisez le protocole CRSF pour le contrôle de la communication, cette interface doit avoir un récepteur CRSF branché.

3. Interface de transmission vidéo

Si une transmission vidéo sans fil est requise, cette interface doit avoir un module de transmission vidéo sans fil branché.

6. Paramètres de connexion lors de l'utilisation de SBUS

Réglage des commandes de vol

1. Le micrologiciel de contrôle de vol doit être gravé en tant que version SBUS.

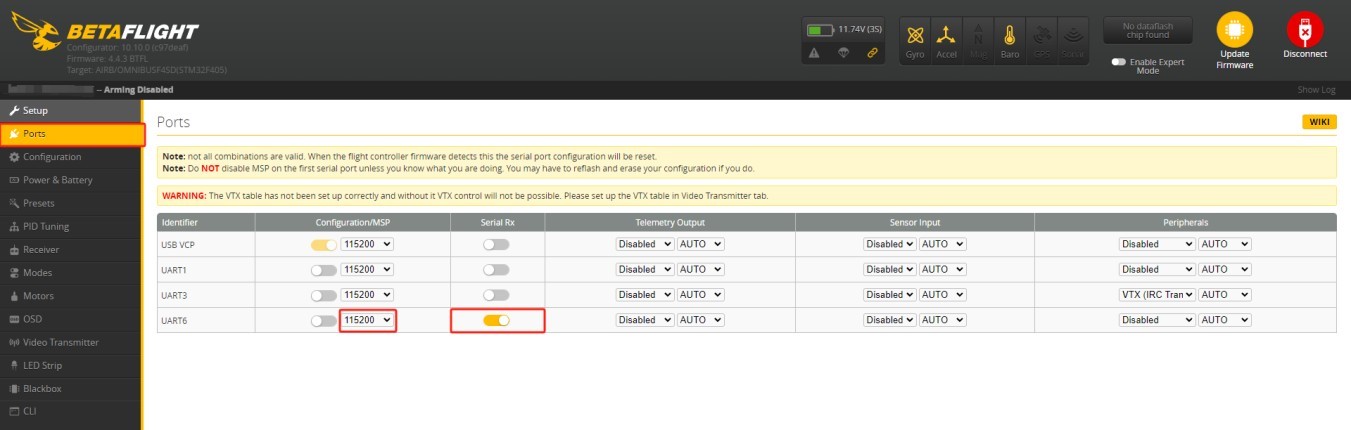

2. Sélection UART du contrôle de vol : dans la page de sélection de port, l'UART doit être sélectionné comme Serial Rx, l'UART à utiliser dépend de l'UART actuellement utilisé par la carte de contrôle de vol lors de la connexion à l'extrémité du ciel.

Connexion Sky End

Le port FC situé en haut du ciel est intégré au tube à fibre optique, tandis que l'autre extrémité est dotée de 6 broches de 1,25 mm. Il doit être connecté à la position correspondante selon l'interface UART de la carte de commande de vol.

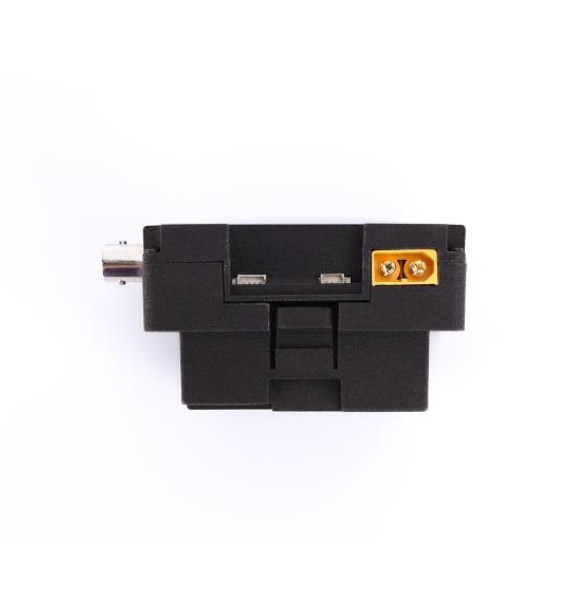

Connexion à la terre

La prise de terre est directement intégrée au compartiment JR de la télécommande TX12. Son port FC est connecté à la fibre optique libérée par le tube. L'interface de signal analogique de la prise de terre est sélectionnée en fonction du dispositif d'affichage utilisé, à l'aide d'un câble TRRS et d'un câble adaptateur RCA vers BNC. La prise de terre ne nécessite pas d'alimentation externe. Elle peut être alimentée directement par la télécommande. Si l'alimentation de la télécommande est utilisée, il est nécessaire de s'assurer que celle-ci est suffisante.

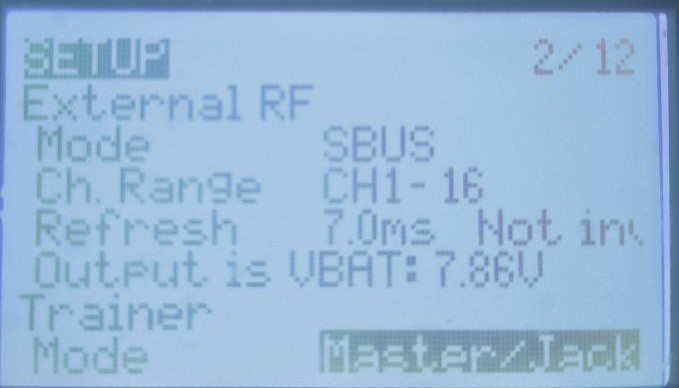

Réglage de la télécommande TX12

Le paramètre RF interne de la télécommande est OFF, le paramètre RF externe est SBUS, le paramètre Rafraîchir est Non inversé et le mode Formateur est défini sur Master/Jack.

Conseils:

(1) Pendant le vol, vérifiez si la sortie de la fibre est lisse et si la sortie du câble de fibre est éloignée des hélices.

(2) Évitez les décélérations et les descentes rapides. Évitez les virages à faible angle en descente. Évitez les descentes rapides en virage. Ces opérations peuvent facilement provoquer la coupure de la fibre par les hélices.

(3) Évitez d'enrouler sous de petits angles de courbure lorsque la fibre est sortie.

(4)Vitesse de vol à contrôler dans les 120 km/h.

(5)Avant de voler, assurez-vous que la sangle et les clips de la bobine de fibre ont été libérés.

(6) Au décollage, accélérez lentement et évitez les accélérations trop rapides et les virages serrés pendant tout le vol. Sinon, les fibres s'emmêlent facilement dans les hélices. (7) Si vous utilisez l'alimentation de la télécommande, assurez-vous qu'elle est suffisante.
