Émetteur-récepteur SFP56 50G 1310 nm LR 10 km DDM

Émetteur-récepteur SFP56 50G 1310 nm LR 10 km DDM

Le RSFP56-50G-LR est un émetteur-récepteur SFP56 50 Gbit/s basé sur un laser DFB de 1310 nm. Il est conçu pour transmettre et recevoir des données optiques jusqu'à 10 km sur fibre monomode. Cet émetteur-récepteur est conforme aux normes SFF-8472, SFF-8402, SFF-8432 et aux parties applicables de la norme SFF-8431. Les fonctions de diagnostic numérique sont accessibles via une interface série à deux fils, conformément à la norme SFF-8472.

  • Détails du produit

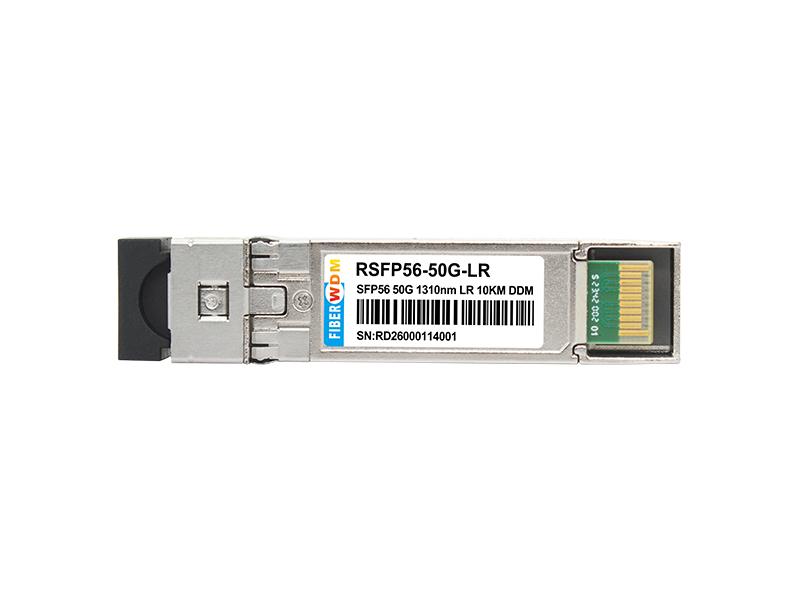

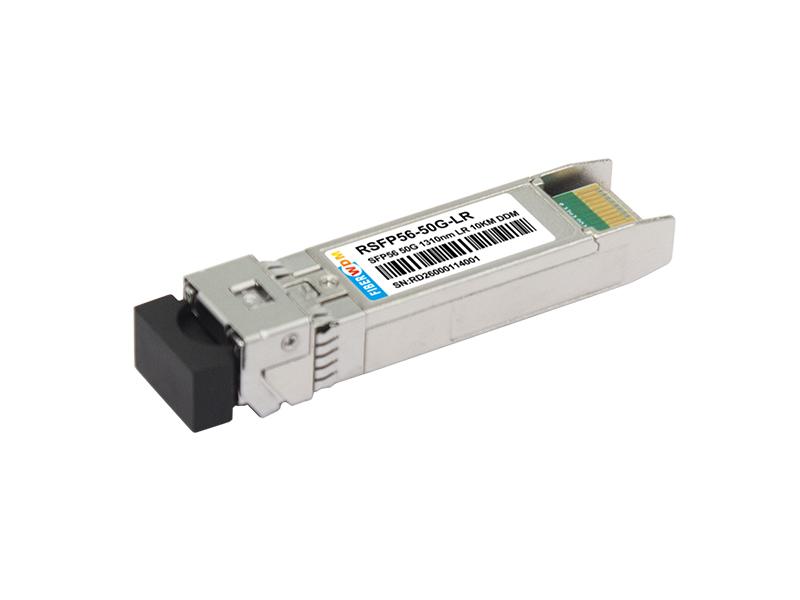

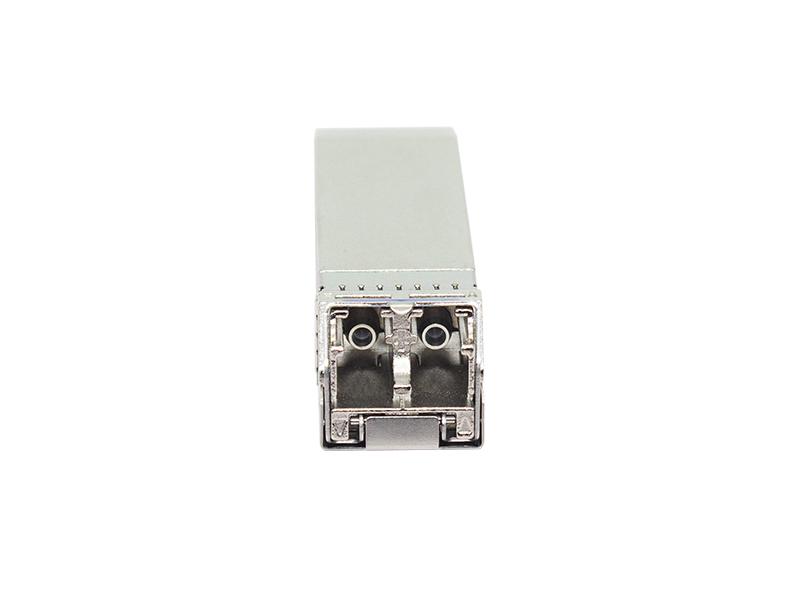

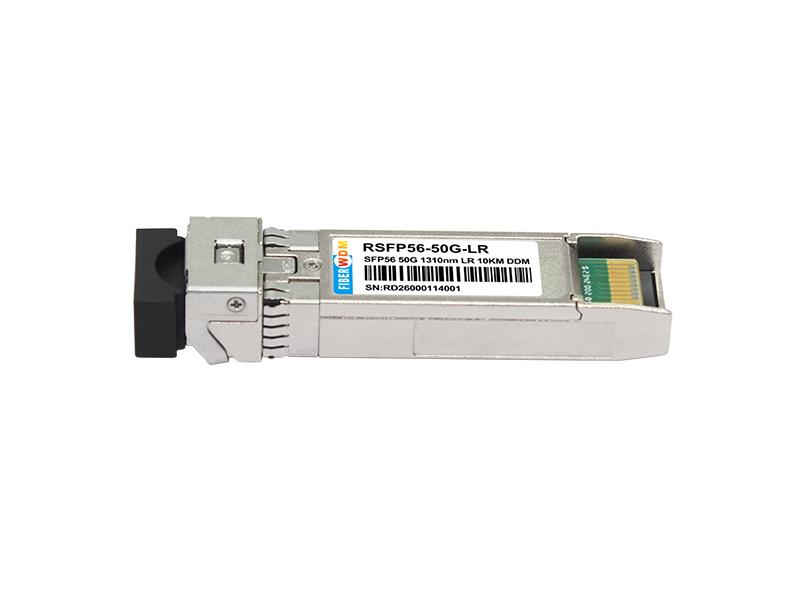

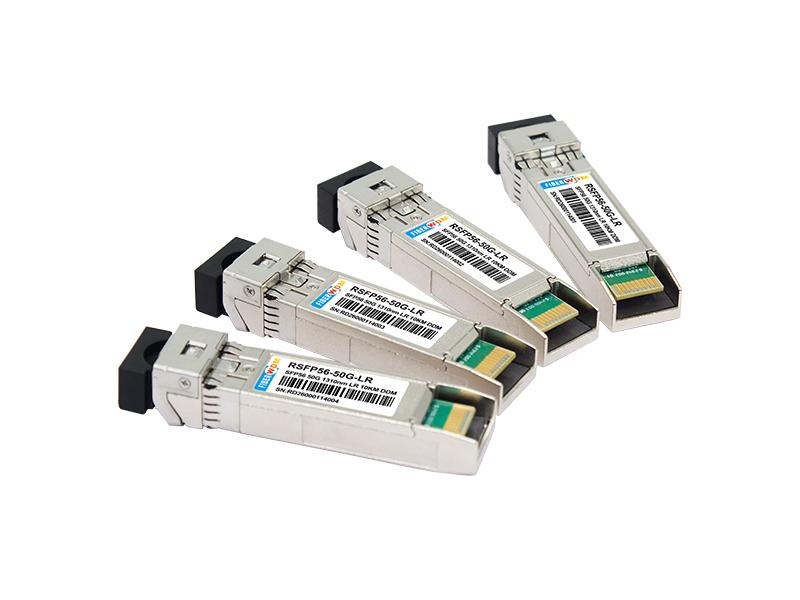

Émetteur-récepteur SFP56 50G 1310 nm LR 10 km DDM RSFP56-50G-LR

DÉFINITION DES PORTS OPTIQUES

NON. Paramètre Symbole Unité Min. Typ. Max. Note
Émetteur
3.1 Longueur d'onde centrale λ nm 1295 1310 1325
3.2 Largeur spectrale | -20 dB nm 1
3.3 Rapport de suppression du mode latéral SMSR dB 30
3.4 Puissance de lancement moyenne dBm -4,5 4.2
3.5 OMA_extérieur POMA dBm -1,5 4
3.6 OMA_extérieur - TDECQ dBm -2,9 26,5625 Gbd_PAM4
3.7 Fermeture de l'œil de l'émetteur et de la dispersion pour PAM4 (TDECQ) dB 3.2 26,5625 Gbd_PAM4
3.8 TDECQ-10log10(Ceq) dB 3.2 26,5625 Gbd_PAM4
3.9 Émetteur et dispersion (TDP) dB 2.7

25,78125 Go_NRZ

,10,3125Gbd_NRZ
3.10 Puissance de lancement moyenne de l'émetteur éteint dBm -30
3.11 Taux d'extinction urgences dB 3.5
3.12 tolérance à la perte de retour optique dB 15.6
3.13 RIN15.6OMA dBm -132
3.14 Réflectance de l'émetteur dB -26
Récepteur
3,15 Longueur d'onde centrale λ nm 1295 1325
3.16 Seuil de dommages dBm 5.2
3.17 Puissance de réception moyenne dBm -10,8 4.2
3.18 Puissance du récepteur (OMA) dBm 4
3.19 Sensibilité du récepteur (OMA) POMA dBm -8,4 1
récepteur de surveillance sans alimentation dBm -40
3.20 Affirmer la ligne de visée LOSA dBm -30
3.21 Désaffirmer la ligne de visée PERDU dBm -14
3.22 Hystérésis du LOS dB 0,5

Remarque : Mesures effectuées avec une modulation PAM4 à 26,5625 Gbd, un PRBS31Q, un taux d’erreur (ER) ≥ 3,5 dB et un taux d’erreur binaire (BER) < 2,4 × 10⁻⁴.

DÉFINITION DES PORTS ÉLECTRIQUES

Paramètre Symbole Unité Min. Typ. Max.
Tension d'alimentation VCC V 3.14 3.3 3,46
Consommation d'énergie P W 2.0
Émetteur
Impédance différentielle d'entrée RIN Ω 100
Entrée de données à une seule extrémité VIN mVp-p 100 450
Tension de désactivation de transmission VDIS V 2 VCCHOST
Tension d'activation de transmission VEN V VEE VEE+0,8
Tension d'assertion de défaut de transmission VFA V 2.2 VCCHOST
Tension de désactivation de défaut de transmission VFDA V VEE VEE+0,4
Récepteur
Sortie de données asymétrique VOD mVp-p 225 450
Défaut LOS VLOSFT V 2.2 VCCHOST
LOS Normal VLOSNR V VEE VEE+0,4

NOTES MAXIMALES ABSOLUES

Conditions de stockage recommandées

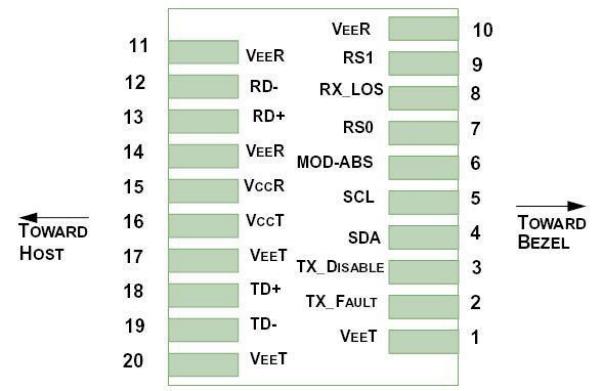

DÉFINITIONS DES FONCTIONS DES BROCHES

SFP56 50G 1310nm LR 10KM DDM Transceiver

N° de code PIN Symbole Logique Description
1,17,20 VeeT Connecté à la masse du signal sur la carte hôte.
2 Défaut TX Sortie LVTTL Sortie de défaut de l'émetteur du module
3

TX Désactiver

Entrée LVTTL désactivation de la commande de l'émetteur du module
4 SDA

Entrée/Sortie LVTTL

données d'interface série à 2 fils
5 SCL Entrée/Sortie LVTTL Horloge d'interface série à 2 fils
6 MOD-ABS Module absent (relié à la masse du module)
7 RS0 Entrée LVTTL Sélection du débit 0 (Rx) : Bas = Contournement CDR ; Haut = Sélection CDR
8 LOS Sortie LVTTL Perte de signal au niveau du récepteur
9 RS1 Entrée LVTTL Sélection du débit 1 (Tx) : Bas = Contournement CDR ; Haut = Sélection CDR
10, 11, 14 Virer Connecté à la masse du signal sur la carte hôte.
12 RD- Sortie CML Sortie de données inversée du récepteur, couplée et terminée en courant alternatif interne.
13 RD+ Sortie CML Sortie de données non inversée du récepteur, couplée et terminée en courant alternatif interne.
15 VccR Alimentation du récepteur 3,3 V
16 VccT Alimentation de l'émetteur : 3,3 V
18 TD+ Entrée CML Entrée de données non inversée de l'émetteur, couplée et terminée en courant alternatif interne.
19 TD- Entrée CML Entrée de données inversée de l'émetteur, couplée et terminée en courant alternatif interne.

Informations sur la commande

Numéro de pièce Description
RSFP56-50G0-LR SFP56 50G 1310 nm LR 10 km DDM

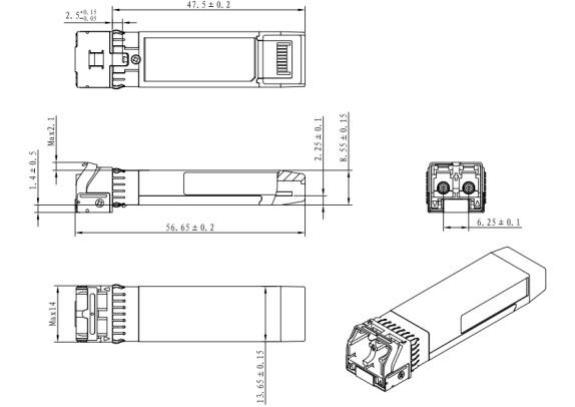

DESSINS MÉCANIQUES

Structure mécanique

SFP56 50G 1310nm LR 10KM DDM Transceiver

CONFORMITÉ RÉGLEMENTAIRE

Fonctionnalité Méthode d'essai Performance
Décharge électrostatique (DES) sur les broches électriques Méthode 3015.7 de la norme MIL-STD-883C Classe 1 (> 1500 volts)
Immunité aux décharges électrostatiques (DES) Variante de la norme IEC 61000-4-2 LV 4 (Décharge dans l'air : 15 kV ; Décharge par contact : 8 kV)

Électromagnétique

Interférences (EMI)

CISPR22 ITE Classe B EN55022 Classe B

Classe B de la FCC
Conforme aux normes
Immunité IEC61000-4-3 Classe 2 EN55024 En général, aucun effet mesurable n'est observé suite à l'application d'un champ de 3 V/m balayé de 80 à 1000 MHz à l'émetteur-récepteur sans boîtier.
