Caractéristiques
Système WDM semi-actif pour la transmission frontale 5G
Facilite le déploiement rapide de la 5G par les opérateurs
1.1.Présentation du produit
Après le déploiement des réseaux 5G, la densité des stations de base sera 2 à 4 fois supérieure à celle des réseaux 4G, et les contraintes liées à la fibre optique seront le principal problème rencontré lors du déploiement frontal de la 5G. Pour répondre au déploiement rapide des stations de base et économiser efficacement les ressources fibre dans les déploiements de réseaux 4G et 5G, les opérateurs ont adopté une solution combinant multiplexeur WDM et modules de lumière colorée pour obtenir une couverture rapide et peu coûteuse. Cependant, il existe également des lacunes et des problèmes dans les applications pratiques :
Le mode passif WDM + module de lumière colorée présente les problèmes suivants :
Les solutions utilisant les technologies actives WDM ou OTN peuvent résoudre les difficultés de gestion du réseau et de sélection des routes primaires/de secours dans les chemins optiques, mais elles sont également confrontées à des défis tels que des coûts élevés et des difficultés d'alimentation électrique à distance.
Sur la base d'accumulations techniques et de recherches antérieures sur le WDM actif et passif, ainsi que d'une compréhension approfondie et continue combinée aux problèmes des clients concernant les demandes de transport d'équipements de liaison frontale, Guangzhou Rui Dong a introduit un WDM semi-actif comme solution pour la liaison frontale des stations de base. .
La solution WDM semi-active utilise des équipements actifs du côté local et des équipements passifs du côté distant, facilitant ainsi le déploiement et la maintenance. Grâce à un équipement local, il prend en charge la gestion du réseau, la protection des lignes et les fonctions de localisation rapide des défauts OTDR. Les méthodes de maintenance sont pratiques et flexibles, répondant à des exigences élevées de fiabilité. Cette solution allège considérablement la pression sur les ressources en fibre optique, tout en équilibrant les avantages en matière de coût, de gestion et de protection, aidant ainsi les opérateurs à déployer rapidement et à faible coût des réseaux fronthaul 5G.
Cette solution est adaptée aux scénarios avec des ressources de fibre limitées au niveau des stations de base étendues, aux configurations de réseau simples à double étoile ou de type bus (couvrant des scénarios tels que les autoroutes, les chemins de fer à grande vitesse, les tunnels, les ponts, etc.). Il comporte des modules de lumière colorée situés sur les équipements AAU et DU, utilisant la technologie WDM pour la transmission afin d'économiser les ressources en fibre et de prendre en charge les fonctions d'onde montante/descendante OADM. Il peut également utiliser des câbles à fibre optique à double acheminement pour la protection des services de liaison frontale, tout en prenant en charge les fibres de liaison frontale 4G existantes, permettant ainsi d'obtenir une liaison frontale unifiée pour la 4G/5G.
Fig.1 Schéma d'un schéma WDM semi-actif
L'architecture réseau du multiplexage par répartition en longueur d'onde (WDM) semi-actif peut être divisée en topologies en étoile et en bus selon des scénarios spécifiques.
Figure 2 Réseau semi-actif WWD-star
Figure 3 Mise en réseau de bus WDM semi-actif
Vue des appareils
|
Équipement final local Périphérique FW6600A (emplacement 1U4 actif) |
Module de combinaison et de division à distance (passif) |
|
|
Bâtiment 19 pouces (montage dans une armoire à distance) |
|
Équipement final local FW6600C (emplacement 4U16 actif) |
Boîtier extérieur étanche et anti-poussière (mur/poteau déporté) |
2.1. Équipement final local

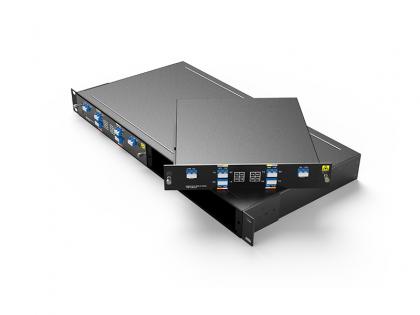

2.1.1.FW6600A - Châssis 1U
Vue avant du châssis 1U
Vue arrière du châssis 1U
FW6600A est conçu avec une structure de carte enfichable montée en rack standard 1U de 19 pouces, offrant 4 emplacements professionnels, 1 emplacement pour carte de contrôle principal, 1 emplacement pour ventilateur et 2 emplacements d'alimentation (à l'arrière). Il utilise une méthode de prise sur le panneau avant, avec toutes les interfaces optiques et les interfaces de gestion réseau conçues sur le devantï¼
Le châssis 1U de type FW6600A dispose de quatre emplacements de service et la carte NMS occupe un emplacement et peut être insérée dans un maximum de trois cartes de service, qui peuvent prendre en charge la convergence dans trois directions optiques
Spécifications techniques du châssis FW6600A 1U
|
Le nom de la métrique |
métriques |
|
|
Dimensions : |
482(L)×44(H)×320(P)(mm) |
|
|
Poids (entièrement chargé) |
7,5kg |
|
|
Consommation d'énergie typique |
<30W |
|
|
Fonctions de protection |
Carte de gestion NE remplaçable à chaud sans affecter les services existants en cas de panne |
|
|
Tension de fonctionnement standard : |
DC |
-36V-72V |
|
CA |
90V -260V |
|
2.1.2 FW6600B - Châssis 2U
Vue avant du châssis 2U
Vue arrière du châssis 2U
FW6600B est conçu avec une structure de carte enfichable montée en rack standard 2U de 19 pouces, offrant 8 emplacements professionnels, 1 emplacement pour carte de contrôle principal, 1 emplacement pour ventilateur et 2 emplacements d'alimentation (à l'arrière). Il utilise une méthode de prise sur le panneau avant, avec toutes les interfaces optiques et les interfaces de gestion réseau conçues sur le devantï¼
Le châssis 2U de type FW6600B dispose de 8 emplacements de service et la carte NMS occupe 1 emplacement et peut être insérée dans un maximum de 7 cartes de service, qui peuvent prendre en charge la convergence dans 7 directions optiques
Spécifications techniques du châssis FW6600B 2U
|
Le nom de la métrique |
métriques |
|
|
Dimensions |
486(L)×86(H)×352(P)(mm) |
|
|
Poids (entièrement chargé) |
13,5kg |
|
|
Consommation d'énergie typique |
<50W |
|
|
Fonctionnalités de protection |
Carte de gestion NE remplaçable à chaud sans affecter les services existants en cas de panne |
|
|
Tension de fonctionnement standard : |
DC |
-36V-72V |
|
AC |
90V -260V |
|
2.1.3 Châssis FW6600C -4U
Avant du châssis 4U
Arrière du châssis 4U
Le châssis FW6600C adopte une structure de montage en rack et de carte enfichable standard 4U de 19 pouces, et fournit 16 emplacements de service, 1 emplacement pour carte de commande principale, 1 emplacement pour ventilateur et 2 emplacements d'alimentation dans un seul châssis. Le mode de sortie de câble du panneau avant est adopté et toutes les interfaces optiques, les interfaces d'alimentation et de gestion réseau sont conçues sur le devantï¼
Le châssis 4U de type FW6600C dispose de 16 emplacements de service et la carte NMS occupe 1 emplacement et peut insérer jusqu'à 15 cartes de service, qui peuvent prendre en charge la convergence de 15 directions optiques
FW6600C Spécifications du châssis 4U
|
Le nom de la métrique |
métriques |
|
|
Dimensions |
483(L)×178(H)×280(P)(mm) |
|
|
Poids (entièrement chargé) |
15,5kg |
|
|
Consommation d'énergie typique |
<80W |
|
|
Fonctions de protection |
Carte de gestion NE remplaçable à chaud sans affecter les services existants en cas de panne |
|
|
Tension de fonctionnement standard : |
DC |
-36 V -72 V |
|
AC |
90V -260V |
|
2.1.4 6 vagues de Mux&DeMux d'équipement final local
Structure fonctionnelleï¼
6 vagues de structure fonctionnelle Mux&DeMux d'équipement final local (avec surveillance de la puissance optique et protection optique)
Indicateurs de performances optiques
|
paramètre |
unité |
index |
|
Nombre de canaux |
ã |
6 |
|
Longue d'onde centrale |
nm |
1271ã 1291ã 1311ã 1331ã 1351ã 1371 |
|
Écart de longueur d'onde centrale |
nm |
±1,5 |
|
-1dB bande passante du canal |
nm |
14 |
|
Planéité du cerclage |
dB |
<0,5 |
|
Perte d'insertion de canal Mux&DeMuxï¼sans protection optiqueï¼ |
dB |
<1,8 |
|
Perte d'insertion de canal Mux&DeMuxï¼avec protection optiqueï¼ |
dB |
<3,5 |
|
Uniformité de la perte d'insertion des canaux Mux et DeMux |
dB |
<1.0 |
|
Isolement des canaux adjacents |
dB |
25 |
|
Isolement des canaux non adjacents |
dB |
35 |
|
Stabilité thermique de longueur d'onde |
nm/â |
<0,002 |
|
Stabilité thermique des pertes d'insertion |
dB/â |
<0,007 |
|
Pertes liées à la polarisation |
dB |
<0,2 |
|
Perte de retour |
dB |
≥45 |
|
Température de fonctionnement |
… |
-40ï½+85 |
|
Température de stockage |
… |
-40ï½+85 |
|
Humidité de travail |
|
5%ï½95% HRï¼Pas de condensation |
|
Le nombre d'emplacements dans le châssis |
|
1 emplacement |
|
Port de surveillance OTDR |
|
Avec port de surveillance OTDR (longueur d'onde 1625/1650nm) en option |
|
Protection optique |
|
Il peut fournir une protection du chemin optique principal et de secours à fibre unique |
|
Temps de commutation de la protection optique |
|
ï¼20ms |
|
Plage de détection de puissance optique |
|
-50dBm ~+25dBm |
|
Interface optique |
|
LC/UPC |
2.1.5 Mux&DeMux WDM passif à distance 12 ondes
Illustration du produitï¼
12 ondes passives à distance WDM Mux&DeMuxï¼protection optiqueï¼
Indicateurs de performances optiques
|
paramètre |
unité |
index |
|
Nombre de canaux |
ã |
12 |
|
Longueur d'onde centrale |
nm |
1271ã 1291ã 1311ã 1331ã 1351ã 1371ã 1471ã 1491ã 1511ã 1531ã 1551ã 1571 |
|
Écart de longueur d'onde centrale |
nm |
±1,5 |
|
-1dB bande passante du canal |
nm |
14 |
|
Planéité du cerclage |
dB |
<0,5 |
|
Perte d'insertion de canal Mux&DeMuxï¼sans protection optiqueï¼ |
dB |
<2.2 |
|
Perte d'insertion de canal Mux&DeMuxï¼avec protection optiqueï¼ |
dB |
<3,5 |
|
Uniformité de la perte d'insertion des canaux Mux et DeMux |
dB |
<1.2 |
|
Isolement des canaux adjacents |
dB |
25 |
|
Isolement des canaux non adjacents |
dB |
35 |
|
Stabilité thermique de la longueur d'onde |
nm/â |
<0,002 |
|
Stabilité thermique des pertes d'insertion |
dB/â |
<0,007 |
|
Pertes liées à la polarisation |
dB |
<0,2 |
|
Perte de retour |
dB |
≥45 |
|
Température de fonctionnement |
… |
-40ï½+85 |
|
Température de stockage |
… |
-40ï½+85 |
|
Humidité de travail |
|
5%ï½95% HRï¼Pas de condensation |
|
Le nombre d'emplacements dans le châssis |
|
1 emplacement |
|
Port de surveillance OTDR |
|
Avec port de surveillance OTDR (longueur d'onde 1625/1650 nm) en option |
|
Protection optique |
|
Il peut fournir une protection du chemin optique principal et de secours à fibre unique |
|
Temps de commutation de la protection optique |
|
ï¼20ms |
|
Plage de détection de puissance optique |
|
-50dBm ~+25dBm |
|
Interface optique |
|
LC/CUP |
